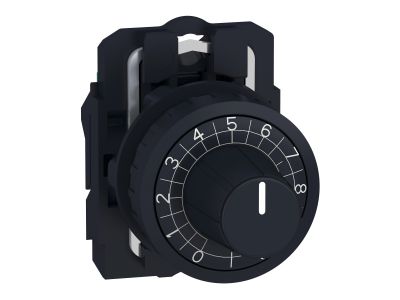

Napęd i podstawa do potencjometru czarna plastikowa Harmony XB5 | ZB5AD922 Schneider Electric

Opis i Kluczowe Cechy

Napęd i podstawa do potencjometru Schneider Electric Harmony XB5 (symbol ZB5AD922) to dedykowany element do montażu w otworze 22 mm, przeznaczony do współpracy z potencjometrami. Wykonany z tworzywa sztucznego w kolorze czarnym, wyposażony w radełkowaną głowicę pokrętła ułatwiającą precyzyjną regulację. Średnica wału wynosi 6,39 mm, co zapewnia kompatybilność z szeroką gamą potencjometrów. Dzięki stopniowi ochrony IP65 oraz szerokiemu zakresowi temperatur pracy od -40°C do 70°C, konstrukcja sprawdza się w wymagających warunkach przemysłowych.

• Średnica wału 6,39 mm: uniwersalne dopasowanie do standardowych potencjometrów, umożliwia łatwą integrację z istniejącymi układami sterowania.
• Stopień ochrony IP65: odporność na kurz i strugi wody – niezawodne działanie w trudnym środowisku, również przy myciu maszyn.
• Radełkowana głowica pokrętła: ergonomiczna, antypoślizgowa powierzchnia zapewnia płynną i pewną regulację nawet w rękawicach roboczych.
• Zakres temperatur -40°C do 70°C: stabilna praca w ekstremalnych warunkach – od mroźnych hal po nagrzane wnętrza szaf sterowniczych.
• Plastikowa obudowa: lekka, odporna na korozję i udary mechaniczne – długa żywotność bez konieczności konserwacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie ze standardami jakości Schneider Electric dla serii Harmony XB5, co gwarantuje niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Napęd i podstawa ZB5AD922 stanowi ergonomiczny interfejs zewnętrzny do regulacji parametrów w układach automatyki. Sprawdza się wszędzie tam, gdzie wymagana jest płynna zmiana wartości zadanej.

• Regulacja prędkości napędów i falowników – precyzyjne ustawianie częstotliwości lub momentu obrotowego.
• Sterowanie poziomem oświetlenia lub temperaturą w procesach technologicznych i szafach sterowniczych.
• Ustawianie parametrów w systemach HVAC, pompach i wentylatorach.
• Interfejs człowiek-maszyna (HMI) w panelach operatorskich, wymagający kompaktowego montażu 22 mm.

Wskazówki Montażowe

Montaż oraz wymianę napędu i podstawy powinien przeprowadzać wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Element przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu, zgodnie z zaleceniami producenta. Dokręcaj pierścień mocujący z momentem podanym w dokumentacji (typowy zakres dla serii XB5). Dopasuj przekrój przewodów do prądu obciążenia potencjometru. Nie przekraczaj dopuszczalnych temperatur granicznych.

FAQ

• Czy napęd ZB5AD922 jest odporny na wilgoć i kurz? Tak, produkt posiada stopień ochrony IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody z dowolnego kierunku. Nadaje się do stosowania w trudnych warunkach przemysłowych.
• Z jakimi potencjometrami współpracuje ten napęd? Wał o średnicy 6,39 mm jest kompatybilny z większością standardowych potencjometrów przeznaczonych do otworów 22 mm. Przed montażem zalecamy sprawdzenie średnicy wału własnego potencjometru oraz sposobu mocowania.
• Jak zamontować napęd w panelu? Wytnij w płycie czołowej otwór o średnicy 22 mm, umieść napęd od przodu, a podstawę od tyłu, następnie dokręć pierścień mocujący. Montaż wykonuj przy odłączonym napięciu i zgodnie z dokumentacją techniczną Schneider Electric.
