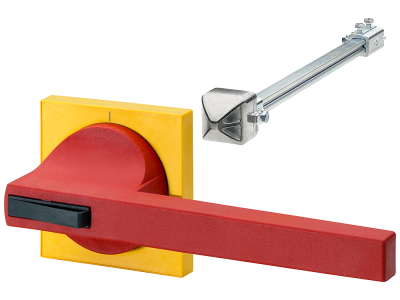

Napęd drzwiowy, wlk. 4, pokrętło czerwone, wałek 12x12mm, do rozłącznika | 8UC7424-3BB44 Siemens

Alternatywny kod produktu: 8UC74243BB44

Opis i Kluczowe Cechy

Napęd drzwiowy wielkości 4 z czerwonym pokrętłem i wałkiem kwadratowym 12x12 mm, oznaczony symbolem 8UC7424-3BB44, przeznaczony do mechanicznego sterowania rozłącznikami. Przystosowany do montażu na drzwiach rozdzielnicy, umożliwia bezpieczną obsługę bez konieczności otwierania obudowy.

• Wielkość 4: dedykowany do współpracy z rozłącznikami o tej samej wielkości, co gwarantuje prawidłowe dopasowanie i niezawodne przeniesienie ruchu.
• Wałek kwadratowy 12×12 mm: zapewnia pewne i stabilne połączenie mechaniczne z elementami napędowymi rozłącznika, eliminując ryzyko poślizgu.
• Czerwone pokrętło: umożliwia szybką i jednoznaczną identyfikację stanu wizualnego, zgodnie z przyjętą konwencją barw w instalacjach elektrycznych (np. pozycja załączenia/wyłączenia).
• Konstrukcja napędu drzwiowego: pozwala na obsługę rozłącznika z zewnątrz rozdzielnicy, co zwiększa bezpieczeństwo operatora i ułatwia codzienną eksploatację.
• Solidne wykonanie: komponenty odporne na obciążenia mechaniczne, zapewniające długą żywotność w warunkach przemysłowych i budynkowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury łączeniowej. Posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa i ochrony zdrowia. W celu uzyskania szczegółowych informacji o konkretnych normach należy odwołać się do dokumentacji technicznej producenta.

Zastosowanie

Napęd drzwiowy znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne bądź odseparowane sterowanie rozłącznikiem głównym lub bezpieczeństwa. Sprawdza się w instalacjach wymagających częstych manewrów łączeniowych oraz w sytuacjach awaryjnego odcinania zasilania.

• Sterowanie rozłącznikiem w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych.
• Odcinanie dopływu energii w przypadku wyłącznika bezpieczeństwa maszyn i urządzeń.
• Obsługa rozłączników izolacyjnych w instalacjach fotowoltaicznych, pompowniach czy stacjach uzdatniania wody.
• Automatyka budynkowa – zdalne załączanie/wyłączanie obwodów bez otwierania drzwi szafy sterowniczej.

Wskazówki Montażowe

Montaż i demontaż napędu drzwiowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania rozłącznika oraz całej szafy sterowniczej. Upewnij się, że mechanizm rozłącznika jest zgodny z wymiarami wałka 12×12 mm i wielkością 4. Zamocuj napęd na drzwiach rozdzielnicy zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe ustawienie osi wałka. Dokręcaj elementy złączne z momentem podanym w dokumentacji technicznej. Przewody sterownicze (jeśli występują) prowadź z zachowaniem odpowiednich odstępów izolacyjnych.

FAQ

• Do jakich rozłączników pasuje ten napęd? Napęd jest przeznaczony do rozłączników wielkości 4 z wałkiem kwadratowym 12×12 mm. Aby potwierdzić kompatybilność z konkretnym modelem, należy sprawdzić wymiary wałka i typu napędu w dokumentacji rozłącznika.
• Czy pokrętło można wymienić na inne (np. czarne)? W dostarczonym produkcie pokrętło ma kolor czerwony – jest to element stały. Ewentualna wymiana wymaga demontażu całego napędu i znalezienia odpowiednika o tych samych wymiarach geometrii. W przypadku pytań o alternatywne warianty prosimy o kontakt z działem technicznym.
• Jaki jest stopień ochrony IP napędu zamontowanego na drzwiach rozdzielnicy? Sam napęd nie posiada zadeklarowanego stopnia ochrony – jego skuteczna szczelność zależy od konstrukcji rozdzielnicy oraz zastosowanych uszczelek. W typowych instalacjach wewnątrz budynków osiąga się ochronę IP20, a przy odpowiednich uszczelnieniach drzwi możliwe jest uzyskanie wyższych stopni (należy kierować się wytycznymi producenta szafy).
