Napęd drzwiowy do GV4 czerwono-żółty | GV4APN04 Schneider Electric

Opis i Kluczowe Cechy

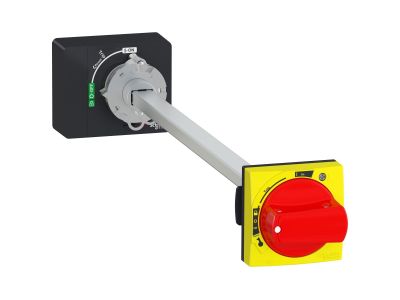

Napęd drzwiowy GV4APN04 to akcesorium montowane na drzwiach rozdzielnicy, dedykowane do wyłączników silnikowych serii GV4 (m.in. GV4P, GV4L, GV4ME). Czerwono-żółta kolorystyka uchwytu zapewnia szybką identyfikację wizualną – zgodnie z konwencją oznaczania elementów sterowania awaryjnego (OFF). Umożliwia wygodne załączanie i wyłączanie obwodu bez otwierania drzwi rozdzielnicy, co podnosi bezpieczeństwo obsługi.

• Dedykowany do wyłączników GV4: precyzyjne dopasowanie mechaniczne gwarantuje niezawodne przeniesienie ruchu na dźwignię wyłącznika – bez luzów i ryzyka uszkodzenia.
• Kolor czerwono-żółty (uchwyt): jednoznaczna identyfikacja funkcji OFF, ułatwia lokalizację w sytuacjach awaryjnych oraz spełnia wymogi wizualne norm dotyczących odłączników.
• Montaż na drzwiach rozdzielnicy: możliwość obsługi wyłącznika przy zamkniętych drzwiach – zwiększa ergonomię i eliminuje konieczność otwierania szafy w trakcie pracy.
• Konstrukcja mechaniczna zaprojektowana do wielokrotnych cykli łączeniowych – trwałość w warunkach eksploatacyjnych.

Zgodność z Normami

Napęd drzwiowy GV4APN04 jest akcesorium dedykowanym do wyłączników silnikowych serii GV4, które są zgodne z międzynarodowymi normami IEC/EN. Sam napęd nie posiada osobnej certyfikacji – jego niezawodność wynika z konstrukcji producenta oraz poprawnego montażu zgodnego z instrukcją. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Napęd drzwiowy stosuje się w rozdzielnicach, szafach sterowniczych i pulpach operatorskich, gdzie wymagane jest zdalne (poprzez drzwi) sterowanie odłącznikiem głównym lub wyłącznikiem silnikowym GV4. Ułatwia obsługę i zwiększa bezpieczeństwo.

• Odłączanie zasilania maszyn i urządzeń przemysłowych – szybki dostęp do wyłącznika bez otwierania drzwi.
• Blokada w pozycji OFF (przy użyciu kłódki – opcjonalnie) – zabezpieczenie przed przypadkowym załączeniem podczas konserwacji.
• Awaryjne wyłączenie w instalacjach, gdzie wymagana jest wyraźna wizualizacja stanu OFF (czerwono-żółty uchwyt).
• Sterowanie w systemach automatyki budynkowej i przemysłowej – jako element interfejsu operatora.

Wskazówki Montażowe

Montaż napędu drzwiowego GV4APN04 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Napęd montuje się na drzwiach rozdzielnicy przy użyciu dostarczonych elementów mocujących (zgodnie z instrukcją producenta). Przekrój przewodów oraz moment dokręcania połączeń – jeśli występują – należy dostosować do dokumentacji technicznej wyłącznika GV4. Szyna montażowa nie jest wymagana (mocowanie bezpośrednio do drzwi). Przed pierwszym uruchomieniem sprawdzić poprawność działania mechanizmu (płynność ruchu, prawidłowe pozycje ON/OFF).

FAQ

• Czy napęd GV4APN04 jest podświetlany? Nie, napęd nie posiada wbudowanego podświetlenia LED. Jego zadaniem jest wyłącznie mechaniczne sterowanie wyłącznikiem. W razie potrzeby sygnalizacji stanu należy zastosować dodatkowe lampki.
• Jaki stopień ochrony IP ma ten napęd? Producent nie podaje osobnego stopnia ochrony dla napędu – jego szczelność zależy od montażu w drzwiach rozdzielnicy oraz zastosowanych uszczelek. W warunkach typowych dla wnętrza rozdzielnicy (IP20) nie ma dodatkowych wymagań.
• W jaki sposób działa mechanizm – “push” czy “turn”? Napęd GV4APN04 przeznaczony jest do wyłączników GV4 wyposażonych w dźwignię obrotową (pokrętło). Przekręcenie uchwytu napędu powoduje obrót dźwigni wyłącznika – jest to tryb pracy obrotowy (turn). W celu wyłączenia awaryjnego należy obrócić uchwyt do pozycji OFF (kierunek zgodny z oznaczeniem na wyłączniku).
