Napęd drzwiowy, czerwono-żółty z blokadą 60x60mm | KCD1PZ Schneider Electric

Opis i Kluczowe Cechy

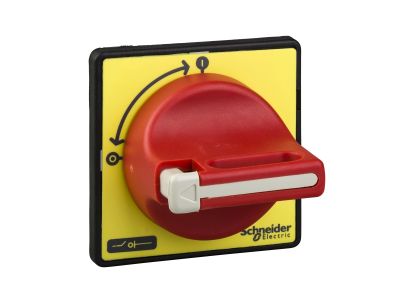

Napęd drzwiowy KCD1PZ z gamy TeSys firmy Schneider Electricder Electric to obrotowy mechanizm sterujący przeznaczony do rozłączników bezpieczeństwa. Wykonany w trwałej czerwono-żółtej kolorystyce, z wbudowaną blokadą umożliwiającą fizyczne odcięcie dostępu do łącznika. Panel czołowy o wymiarach 60×60 mm pasuje do standardowych otworów w drzwiach rozdzielnic. Produkt kompatybilny z rozłącznikami V02…V2, VN12 oraz VN20.

• Blokada mechaniczna: zapewnia możliwość zablokowania napędu w pozycji wyłączonej, co uniemożliwia przypadkowe załączenie – kluczowe w procedurach bezpieczeństwa i blokad LOTO.
• Kontrastowa kolorystyka czerwono-żółta: jednoznacznie identyfikuje element jako urządzenie odłączające wg standardów ergonomii i bezpieczeństwa maszyn.
• Wymiar płyty czołowej 60×60 mm: pasuje do typowych wycięć w drzwiach rozdzielnic, umożliwiając montaż bez dodatkowych adapterów.
• Kompatybilność z rozłącznikami V02…V2, VN12, VN20: gwarantuje współpracę z popularnymi seriami rozłączników bezpieczeństwa, co ułatwia rozbudowę istniejących instalacji.
• Prosta obsługa obrotowa: intuicyjny ruch rękojeści pozwala na szybkie załączanie/odłączanie nawet przy użyciu rękawic ochronnych.

Zgodność z Normami

Napęd KCD1PZ został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Jego konstrukcja spełnia standardy obowiązujące dla urządzeń odłączających w rozdzielnicach przemysłowych. Producent nie podaje konkretnych numerów norm – zalecamy weryfikację kompatybilności z odpowiednimi przepisami dla docelowej instalacji.

Zastosowanie

Napęd obrotowy KCD1PZ znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączanie obwodów elektrycznych. Sprawdza się w maszynach, liniach produkcyjnych oraz instalacjach wymagających blokad bezpieczeństwa.

• Odłączanie głównego zasilania maszyn – czerwono-żółta rękojeść jednoznacznie wskazuje stan łącznika.
• Blokada LOTO (Lockout/Tagout) – dzięki fizycznej blokadzie możliwe jest bezpieczne odcięcie energii podczas konserwacji.
• Sterowanie rozłącznikami bezpieczeństwa w szafach sterowniczych i rozdzielnicach – montaż na drzwiach umożliwia zdalną obsługę bez otwierania obudowy.
• Zastosowanie z rozłącznikami VN12/VN20 w instalacjach wymagających wysokiej niezawodności mechanicznej.

Wskazówki Montażowe

Montaż napędu KCD1PZ może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia od całej rozdzielnicy. Należy dopasować napęd do odpowiedniego rozłącznika (V02…V2, VN12 lub VN20) zgodnie z instrukcją producenta. Upewnij się, że blokada działa prawidłowo – sprawdź mechanizm przed pierwszym uruchomieniem. Przekroje przewodów oraz momenty dokręcania śrub mocujących panele czołowe powinny być zgodne z dokumentacją techniczną danego rozłącznika.

FAQ

• Czy napęd KCD1PZ posiada podświetlenie? Nie, produkt nie jest wyposażony w żadne źródło światła. Służy wyłącznie jako mechaniczny napęd obrotowy z blokadą – sygnalizacja stanu może być realizowana dodatkowo za pomocą lampki w obwodzie pomocniczym.
• Jaki stopień ochrony (IP) ma napęd? Producent nie podaje wartości IP – standardowo elementy montowane na drzwiach rozdzielnic są chronione przez obudowę. Wymagany stopień ochrony całej rozdzielnicy należy dobrać w projekcie instalacji.
• Jak działa blokada mechaniczna? Blokada uniemożliwia przekręcenie napędu z pozycji OFF do ON bez odblokowania (np. kłódką). Pozwala to na fizyczne zabezpieczenie rozłącznika w stanie wyłączonym – kluczowe podczas prac serwisowych.
