Napęd drzwiowy czarny IP54 | GV3APN01 Schneider Electric

Opis i Kluczowe Cechy

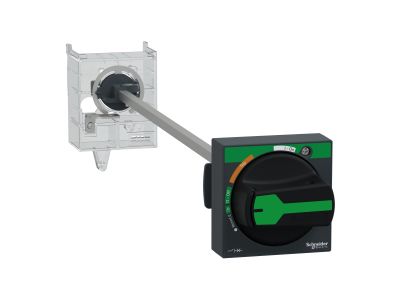

Napęd drzwiowy GV3APN01 to akcesorium z rodziny TeSys firmy Schneider Electricder Electric, przeznaczone do wyłączników silnikowych GV3AP. Zestaw napędu obrotowego umożliwia wygodne sterowanie wyłącznikiem z zewnątrz rozdzielnicy, bez konieczności otwierania drzwi. Czarny uchwyt i obudowa o stopniu ochrony IP54 zapewniają niezawodne działanie w warunkach przemysłowych i pylisto-wilgotnych.

• Stopień ochrony IP54: Zabezpiecza mechanizm przed wnikaniem pyłu i bryzgów wody, co pozwala na stosowanie w trudniejszych warunkach środowiskowych, np. w halach produkcyjnych.
• Kolor uchwytu – czarny: Ułatwia identyfikację wizualną i spójność z innymi elementami sterowania w rozdzielnicy.
• Zestaw napędu obrotowego: Umożliwia bezpośrednie przełączanie wyłącznika silnikowego GV3AP z przodu szafy, bez ingerencji we wnętrze obudowy.
• Dedykowany do gamy TeSys GV3AP: Gwarantuje kompatybilność mechaniczną i pewne działanie bez konieczności modyfikacji.
• Prosty montaż na drzwiach: Skraca czas instalacji i pozwala na szybkie wdrożenie w istniejących rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami międzynarodowych norm dla akcesoriów łączeniowych oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z europejskimi dyrektywami dla urządzeń elektrycznych.

Zastosowanie

Napęd drzwiowy GV3APN01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne sterowanie wyłącznikiem silnikowym bez otwierania szafy sterowniczej.

• Sterowanie wyłącznikiem silnikowym GV3AP w rozdzielnicach przemysłowych – umożliwia szybki dostęp do wyłącznika awaryjnego z zewnątrz.
• Automatyka budynkowa i maszynowa – integracja z systemami zabezpieczeń i sterowania.
• Sygnalizacja stanu załączenia/wyłączenia wyłącznika przez położenie uchwytu.
• Zastosowania w miejscach o podwyższonej wilgotności i zapyleniu dzięki stopniowi ochrony IP54.

Wskazówki Montażowe

Montaż napędu drzwiowego GV3APN01 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu wyłącznika. Napęd przeznaczony jest do montażu na drzwiach rozdzielnicy – wymagane jest wywiercenie otworu o odpowiedniej średnicy oraz zastosowanie uszczelki (dostarczonej w zestawie) w celu utrzymania szczelności IP54. Moment dokręcania elementów mocujących oraz przekrój przewodów (jeśli dotyczy) – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Czy napęd GV3APN01 jest kompatybilny z każdym wyłącznikiem TeSys? Napęd jest dedykowany do wyłączników silnikowych z rodziny GV3AP. Przed zakupem należy sprawdzić oznaczenie wyłącznika w szafie – pasuje do modeli GV3APxx.
• Jaki stopień ochrony po montażu? Przy prawidłowym montażu zgodnym z instrukcją i zastosowaniu dostarczonej uszczelki, zespół napęd+drzwi zachowuje szczelność IP54.
• Czy uchwyt jest podświetlany? Nie, napęd nie posiada podświetlenia. Położenie uchwytu (włączony/wyłączony) można odczytać wzrokowo po jego kącie obrotu lub dodatkowo sygnalizować za pomocą zewnętrznej lampki.
