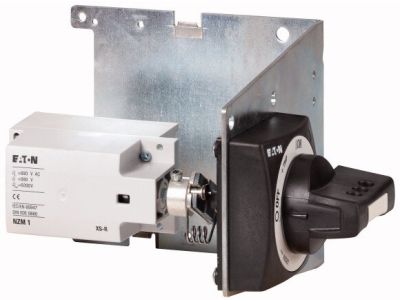

Napęd drzwiowy boczny lewa strona, czarny NZM1-XSM-L | 266663 Eaton

Alternatywny kod produktu: NZM1-XSM-L

Opis i Kluczowe Cechy

Napęd drzwiowy boczny NZM1-XSM-L to akcesorium przeznaczone do wyłączników serii NZM, montowane na lewej stronie drzwi rozdzielnicy. Umożliwia bezpieczne i wygodne sterowanie wyłącznikiem bez konieczności otwierania szafy, co zwiększa ochronę personelu podczas prac eksploatacyjnych i serwisowych.

• Blokada w pozycji 0: Zapobiega przypadkowemu załączeniu wyłącznika podczas konserwacji, podnosząc bezpieczeństwo operatora.
• Możliwość modyfikacji w pozycji I: Umożliwia odblokowanie uchwytu do normalnej pracy po zakończeniu przeglądu.
• Kompatybilność: Pasuje do wyłączników NZM1(-4), PN1(-4), N(N/O)1(-4), zapewniając szeroką uniwersalność w różnych instalacjach.
• Montaż boczny lewa strona: Ergonomiczne umiejscowienie na lewym skrzydle drzwi ułatwia obsługę i porządkuje przestrzeń w szafie.
• Kolor czarny: Estetyczny wygląd harmonizujący z typowymi rozdzielnicami i aparaturą modułową.

Zgodność z Normami

Napęd drzwiowy NZM1-XSM-L został zaprojektowany zgodnie z wymaganiami norm europejskich (IEC/EN) dla aparatury rozdzielczej. Produkt posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami.

Zastosowanie

Napęd drzwiowy boczny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne sterowanie wyłącznikiem przy zamkniętych drzwiach szafy, zwiększające bezpieczeństwo i wygodę eksploatacji.

• Sterowanie wyłącznikiem głównym w rozdzielnicach przemysłowych bez otwierania drzwi.
• Blokada wyłącznika w pozycji OFF podczas prac serwisowych i przeglądów.
• Montaż w szafach z drzwiami w obiektach użyteczności publicznej, gdzie wymagany jest szybki dostęp awaryjny.
• Automatyka budynkowa i instalacje komercyjne – wygodne wyłączanie załączanie z poziomu drzwi.

Wskazówki Montażowe

Montaż napędu drzwiowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Uchwyt montować zgodnie z instrukcją producenta na lewej stronie drzwi rozdzielnicy, stosując dostarczone elementy mocujące. Momenty dokręcania oraz przekroje przewodów (jeśli dotyczy) należy dobrać według dokumentacji technicznej wyłącznika serii NZM.

FAQ

• Czy napęd drzwiowy posiada blokadę w pozycji OFF? Tak, uchwyt wyposażono w blokadę w pozycji 0, która uniemożliwia przypadkowe załączenie wyłącznika, co zwiększa bezpieczeństwo podczas serwisu.
• Do jakich wyłączników pasuje NZM1-XSM-L? Jest kompatybilny z wyłącznikami serii NZM1, NZM2, NZM3, NZM4 oraz PN1..4 i N(N/O)1..4. Przed montażem należy sprawdzić zgodność z konkretnym modelem.
• Czy wymaga podłączenia elektrycznego? Nie, napęd drzwiowy jest mechanicznym akcesorium i nie wymaga dodatkowego okablowania. Wszystkie funkcje realizowane są za pomocą sprzęgła i uchwytu obrotowego.
