Napęd bezpośredni, czerwono-żółty | KCF1PZ Schneider Electric

Opis i Kluczowe Cechy

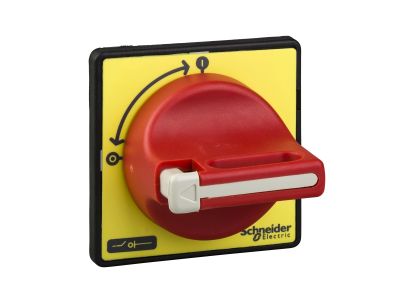

Napęd bezpośredni KCF1PZ z serii TeSys to czerwono-żółte pokrętło przeznaczone do obrotowego sterowania wyłącznikami. Dzięki wyrazistej kolorystyce i ergonomicznemu uchwytowi zapewnia szybką identyfikację oraz pewną obsługę w aplikacjach wymagających bezpiecznego odłączania zasilania. Kompatybilny z wyłącznikami typu V02…V2, VN12 oraz VN20.

• Kolorystyka czerwono-żółta: zgodna z międzynarodowymi standardami bezpieczeństwa – ułatwia lokalizację i wskazuje funkcję awaryjnego odcięcia zasilania.
• Bezpośredni napęd obrotowy: zapewnia niezawodne i natychmiastowe przełączenie wyłącznika bez zbędnych mechanizmów pośrednich, eliminując ryzyko opóźnień.
• Szeroka kompatybilność: pasuje do wyłączników V02…V2, VN12 i VN20 z gamy TeSys, co pozwala na unifikację akcesoriów w instalacji.
• Ergonomiczny uchwyt: wygodny chwyt umożliwia szybkie i pewne operowanie nawet w rękawicach ochronnych.
• Prosty montaż: przeznaczony do mocowania na panelu przednim rozdzielnicy, nie wymaga dodatkowych narzędzi specjalistycznych.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich oraz posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach o napięciu znamionowym zgodnym z danymi wyłącznika (szczegóły w dokumentacji technicznej). W przypadku montażu w zastosowaniach bezpieczeństwa należy upewnić się, że cały system spełnia odpowiednie przepisy.

Zastosowanie

Napęd obrotowy KCF1PZ stosuje się wszędzie tam, gdzie wymagane jest bezpieczne i widoczne odłączanie napięcia – zarówno w obwodach siłowych, jak i sterowniczych. Idealny do maszyn, linii produkcyjnych oraz instalacji przemysłowych.

• Jako element odcinający zasilanie w obwodach głównych sterowanych wyłącznikami TeSys.
• Do realizacji funkcji wyłącznika bezpieczeństwa (stop awaryjny) w połączeniu z odpowiednim wyłącznikiem V02…V2, VN12 lub VN20.
• W rozdzielnicach i szafach sterowniczych, gdzie operator potrzebuje szybkiego i niezawodnego dostępu do wyłącznika.
• W systemach automatyki przemysłowej wymagających wizualnego potwierdzenia stanu odcięcia zasilania (czerwono-żółte oznaczenie).

Wskazówki Montażowe

Montaż napędu KCF1PZ może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od wyłącznika i zabezpieczyć instalację przed przypadkowym załączeniem. Napęd mocuje się na panelu przednim za pomocą dostarczonych elementów – moment dokręcania należy dobrać zgodnie z dokumentacją techniczną wyłącznika i napędu. Przekrój przewodów przyłączeniowych (jeśli występują) musi być dobrany do prądu obciążenia wyłącznika. Nie używać nadmiernej siły podczas obracania pokrętła.

FAQ

• Czy napęd KCF1PZ jest podświetlany? Nie, napęd nie posiada podświetlenia LED. Jest to standardowe pokrętło obrotowe bez elementów świetlnych.
• Jaki stopień ochrony ma pokrętło? Stopień ochrony zależy od sposobu montażu i obudowy wyłącznika. Sam napęd nie ma podanej klasy IP w danych technicznych – zaleca się stosowanie w suchych pomieszczeniach lub w obudowie o odpowiednim IP.
• Czy napęd nadaje się do pracy ciągłej jako przełącznik trybu pracy? Napęd przeznaczony jest głównie do doraźnego odłączania i załączania wyłącznika – nie jest przystosowany do pracy ciągłej jako element sterujący o wysokiej częstotliwości łączeń.
