Napęd ALTIVAR 930 IP20 160kW 380V/480V z układem hamowania | ATV930C16N4 Schneider Electric

Opis i Kluczowe Cechy

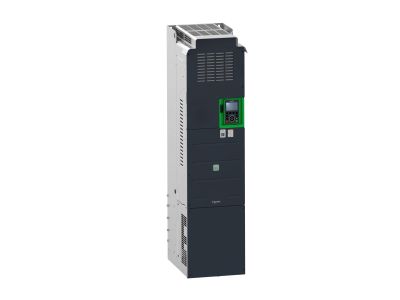

Napęd ALTIVAR 930 (symbol ATV930C16N4) to przemiennik częstotliwości o mocy 160kW przeznaczony do zasilania silników 3-fazowych o napięciu 380V lub 480V. Posiada stopień ochrony IP20, co klasyfikuje go do stosowania wewnątrz pomieszczeń bez zagrożenia pyłem i wilgocią. Zintegrowany układ hamowania dynamicznego zapewnia szybkie i precyzyjne zatrzymywanie napędów, co zwiększa efektywność pracy maszyn przemysłowych.

• Moc 160kW: Dostarcza wystarczającą energię do napędów dużych maszyn przemysłowych, takich jak wentylatory, pompy, przenośniki taśmowe lub obrabiarki.
• Zakres napięć 380V/480V: Kompatybilny z europejskimi i amerykańskimi standardami zasilania, elastyczny w różnych instalacjach.
• Stopień ochrony IP20: Bezpieczna praca w suchych pomieszczeniach, w szafach sterowniczych lub rozdzielniach – odporny na pył, ale nie na wilgoć.
• Układ hamowania dynamicznego: Szybkie i efektywne zatrzymywanie napędów, redukcja czasu przestoju maszyny i zwiększenie precyzji procesów technologicznych.
• Komunikacja przemysłowa: Zapewnia integrację z systemami automatyki przemysłowej, ułatwia monitorowanie i sterowanie napędami.

Zgodność z Normami

Napęd ALTIVAR 930 spełnia wymagania norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa maszyn. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające zgodność z normami EN 61800-5-1, EN 61800-3 i EN 50598-2.

Zastosowanie

Przemiennik częstotliwości ALTIVAR 930 przeznaczony jest do precyzyjnego sterowania prędkością i momentem obrotowym napędów elektrycznych w szerokim zakresie aplikacji przemysłowych.

• Sterowanie dużymi wentylatorami przemysłowymi i systemami HVAC – regulacja wydajności na podstawie zapotrzebowania.
• Napędy pomp w instalacjach wodociągowych i systemach nawadniania – oszczędność energii dzięki płynnej regulacji.
• Przenośniki taśmowe i układy transportowe w halach produkcyjnych – precyzyjne sterowanie prędkością i hamowanie dynamiczne.
• Obrabiarki CNC i maszyny pakujące – zapewnienie powtarzalności procesów i wysokiej jakości wykonania.
• Układy napędowe w elektrowniach i zakładach chemicznych – niezawodna praca w wymagających warunkach przemysłowych.

Wskazówki Montażowe

Montaż napędu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że obwód jest pozbawiony napięcia. Napęd należy zamontować w pozycji pionowej w dobrze wentylowanym miejscu, z zachowaniem odpowiednich odstępów dla wentylacji. Połączenia elektryczne należy wykonać zgodnie z schematem podanym w dokumentacji, zwracając uwagę na prawidłowe uziemienie i dobór przewodów zasilających. Układ hamowania dynamicznego wymaga podłączenia rezystora hamowania o odpowiedniej mocy, dobranego zgodnie z zaleceniami producenta.

FAQ

• Czy napęd ALTIVAR 930 wymaga specjalnego zasilania? Tak, wymaga trójfazowego zasilania o napięciu 380V lub 480V AC (zależnie od konfiguracji). Należy zapewnić odpowiednie zabezpieczenia i przekroje przewodów zgodnie z mocą 160kW.
• Jakie dodatkowe elementy są potrzebne do pracy układu hamowania? Do prawidłowego działania układu hamowania dynamicznego niezbędny jest rezystor hamowania o mocy dobranej do aplikacji. Jego dobór zależy od parametrów układu napędowego i zalecany jest w dokumentacji technicznej.
• Czy napęd można stosować w środowisku wilgotnym? Stopień ochrony IP20 oznacza, że napęd przeznaczony jest wyłącznie do użytku wewnętrznego w suchych pomieszczeniach. Stosowanie w środowiskach wilgotnych lub zapylonych grozi uszkodzeniem urządzenia.
