Napęd 2-poł. łącznika pokrętnego,klucz pierścień niklowany | ST22-SAA\. Spamel

Opis i Kluczowe Cechy

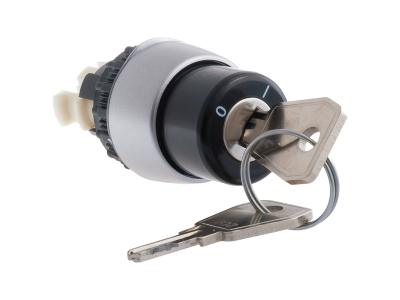

Napęd 2‑położeniowy łącznika pokrętnego ST22-SAA z kluczowym pierścieniem niklowanym przeznaczony jest do montażu w otworach o średnicy 22,3 mm w pulpitach sterowniczych, szafach rozdzielczych oraz korpusach maszyn. Dzięki budowie członowej można go łatwo łączyć z odpowiednimi członami funkcyjnymi, tworząc kompletny przycisk sterowniczy lub przełącznik. Niklowane wykończenie pierścienia zapewnia odporność na korozję i estetyczny wygląd.

• 2‑położeniowa praca: Umożliwia realizację funkcji załącz/wyłącz lub przełączania sygnałów w obwodach sterowniczych.
• Klucz pierścień niklowany: Gwarantuje trwałość mechaniczną i odporność na czynniki środowiskowe w przemyśle.
• Średnica otworu montażowego 22,3 mm: Pasuje do standardowych otworów w obudowach i szafach sterowniczych.
• Budowa modułowa (członowa): Ułatwia tworzenie wariantów funkcjonalnych i szybką wymianę uszkodzonych elementów.
• Kompatybilność z serią SP22/ST22: Możliwość łączenia z różnymi członami stykowymi i sygnalizacyjnymi według potrzeb aplikacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dla aparatury sterowniczej oraz posiada oznaczenie CE. Montaż i użytkowanie powinny odbywać się zgodnie z zaleceniami producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Napęd 2‑położeniowy ST22-SAA znajduje zastosowanie w układach sterowania i sygnalizacji w maszynach, instalacjach przemysłowych oraz automatyce budynkowej. Służy jako element wykonawczy dla operatora do wydawania komend (załącz/wyłącz) za pomocą klucza.

• Sterowanie maszynami i urządzeniami produkcyjnymi w warunkach wymagających zastosowania kluczyka (ochrona przed nieautoryzowanym dostępem).
• Przełączanie trybów pracy w szafach sterowniczych (np. tryb ręczny/automatyczny).
• Impulsy do styczników, przekaźników lub PLC w obwodach niskiego napięcia.
• Systemy sygnalizacji i blokad w automatyce budynkowej.

Wskazówki Montażowe

Montaż i demontaż napędu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element należy osadzić w otworze o średnicy 22,3 mm, a następnie zamocować za pomocą pierścienia niklowanego (dokręcać z momentem zgodnym z dokumentacją producenta). Przekroje przewodów łączących z członami stykowymi dobrać do obciążenia. Przed pierwszym uruchomieniem sprawdzić poprawność działania mechanizmu.

FAQ

• Czy napęd jest podświetlany? Nie, napęd ST22-SAA nie posiada podświetlenia – jest to element mechaniczny przeznaczony do współpracy z oddzielną lampką sygnalizacyjną lub członem z diodą LED w zestawie.
• Jaki stopień ochrony ma napęd? Producent nie podaje konkretnego stopnia ochrony. W typowych aplikacjach wewnątrz szaf sterowniczych przyjmuje się ochronę IP20, a w warunkach przemysłowych należy zastosować dodatkowe uszczelnienie obudowy.
• Jaki jest tryb pracy styku napędu? Napęd jest 2‑położeniowy (dwustabilny) – po przekręceniu klucza pozostaje w wybranej pozycji do momentu ponownego przesterowania. Nie posiada samopowrotu.
