Nakrętka SKINDICHT SM PG 9 | 52003500 Lapp Kabel

Opis i Kluczowe Cechy

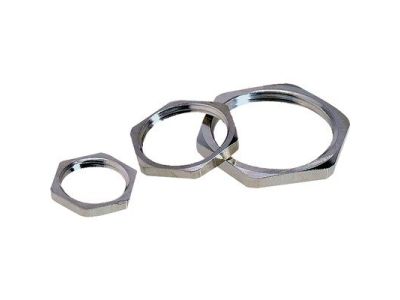

Nakrętka zabezpieczająca SKINDICHT SM PG 9 LOCKNUT (numer katalogowy 52003500) przeznaczona jest do mocowania i zabezpieczania dławnic kablowych w aplikacjach wymagających wysokiej odporności chemicznej i mechanicznej. Wykonana z mosiądzu niklowanego, o szerokości klucza 18 mm, zapewnia trwałe i szczelne połączenie nawet w trudnych warunkach przemysłowych.

• Mosiądz niklowany: odporność na korozję i agresywne środowiska chemiczne, co wydłuża żywotność połączenia w instalacjach narażonych na wilgoć, oleje czy rozpuszczalniki
• Gwint PG 9: uniwersalny standard montażowy zgodny z dławnicami SKINTOP® i SKINDICHT® – łatwa integracja z istniejącymi elementami systemu
• Szerokość klucza 18 mm: kompatybilność z typowymi narzędziami montażowymi (klucz płaski), co przyspiesza prace instalacyjne
• Wersja bez ołowiu (oznaczenie „LF”): numery artykułów kończące się na „LF” to produkty zgodne z przyszłymi wymogami dyrektywy RoHS – eliminacja ołowiu ze stopów miedzi dla bezpieczniejszej eksploatacji
• Dostępność w rozmiarach PG7–PG48: możliwość skonfigurowania nakrętki do każdego popularnego gwintu dławnicy – elastyczność w projektowaniu rozdzielnic i obudów

Zgodność z Normami

Nakrętka SKINDICHT SM PG 9 produkowana jest zgodnie z europejskimi standardami jakości i bezpieczeństwa (normy DIN). Posiada oznaczenie CE oraz spełnia wymogi dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych. Wersje z końcówką „LF” są w pełni pozbawione ołowiu, co zapewnia zgodność z przyszłymi regulacjami środowiskowymi.

Zastosowanie

Dzięki wytrzymałości mechanicznej i odporności chemicznej nakrętka sprawdza się w wielu aplikacjach przemysłowych – zarówno wewnątrz, jak i na zewnątrz obudów.

• Zabezpieczanie dławnic kablowych SKINTOP® i SKINDICHT® od wewnętrznej strony obudowy – zapobiega samoczynnemu odkręcaniu pod wpływem wibracji
• Montaż w cienkościennych puszkach i rozdzielnicach, które umożliwiają jedynie otwór przejściowy (bez gwintu) – nakrętka tworzy punkt mocowania
• Stabilizacja przepustów kablowych w warunkach wysokich obciążeń chemicznych (zakłady chemiczne, oczyszczalnie, linie produkcyjne) – mosiądz niklowany nie koroduje
• Zamykanie dławnicy od wewnątrz aplikacji (np. obudowy sterownicze, szafy rozdzielcze) – dodatkowa ochrona przed wnikaniem pyłów i wilgoci

Wskazówki Montażowe

Montaż nakrętki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP) po bezwzględnym odłączeniu napięcia w obrębie instalacji. Nakrętkę należy dokręcać na dławnicy z wykorzystaniem standardowego klucza płaskiego (rozmiar 18 mm) z momentem obrotowym zgodnym z dokumentacją producenta dławnicy. Przekrój przewodów oraz rodzaj dławnicy dobrać do prądu znamionowego chronionego obwodu. Nakrętka przeznaczona jest do montażu na szynie DIN lub bezpośrednio w otworze obudowy – przed montażem upewnić się, że gwint jest czysty i nieuszkodzony.

FAQ

• Czy nakrętka występuje w wersji bez ołowiu? Tak, produkty SKINDICHT SM z numerem kończącym się na „LF” są wolne od ołowiu, zgodnie z dyrektywą RoHS. Ołów w standardowych stopach mosiądzu może stanowić do 4% składu, ale wersje LF eliminują tę substancję.
• Jaki stopień ochrony zapewnia nakrętka po zamontowaniu? Stopień ochrony (IP) zależy od całego zestawu: dławnicy, uszczelki i obudowy. Nakrętka sama w sobie nie nadaje klasy IP – służy do mechanicznego zabezpieczenia połączenia. W połączeniu z dławnicami SKINTOP® może współtworzyć ochronę na poziomie IP66/IP68 w zależności od modelu.
• Czy nakrętka pasuje do dławnic innych producentów? Tak, nakrętka z gwintem PG 9 jest zgodna z normą DIN 40430, dzięki czemu pasuje do dławnic i przepustów z gwintem PG 9 innych producentów, pod warunkiem zachowania zgodności tolerancji gwintu.
