Nakrętka SKINDICHT SM-PE-M 63X1,5 | 52103370 Lapp Kabel

Opis i Kluczowe Cechy

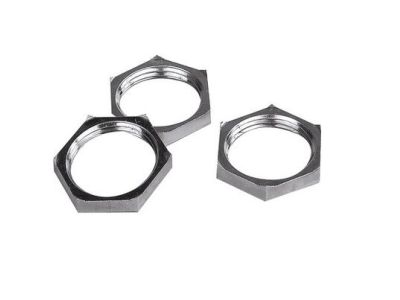

Nakrętka zabezpieczająca SKINDICHT® SM-PE-M 63x1,5 (symbol 52103370) to element przeznaczony do mocowania metrycznych dławnic kablowych SKINTOP® i SKINDICHT® w obudowach wymagających kompatybilności elektromagnetycznej (EMC). Wykonana z niklowanego mosiądzu, zapewnia wysoką odporność chemiczną i mechaniczną oraz pracę w temperaturach do +200°C. Szerokość klucza 70 mm ułatwia dokręcanie narzędziami ręcznymi.

• Temperatura pracy do +200°C: umożliwia stosowanie w strefach o podwyższonej temperaturze, np. maszyny przemysłowe, piece, instalacje grzewcze.
• Mosiądz niklowany: odporność na korozję, obciążenia chemiczne i mechaniczne – gwarancja trwałości w trudnych warunkach wewnątrz i na zewnątrz.
• Krawędzie tnące: podczas dokręcania nacinają powleczoną warstwę obudowy (lakier, anodowanie, proszek), zapewniając metaliczny kontakt dla ekranowania EMC i wyrównania potencjału.
• Gwint metryczny M63: pasuje do standardowych dławnic SKINTOP® i SKINDICHT® z tym samym gwintem, ułatwia montaż w rozdzielnicach i szafach sterowniczych.
• Wersja „LF” (bez ołowiu): artykuły z końcówką „LF” spełniają przyszłe wymogi dyrektywy RoHS – identyczne właściwości, bezpieczniejsze dla środowiska.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych (wersja LF). Nie zawiera ołowiu w stopie mosiądzu. Nakrętka została zaprojektowana zgodnie z ogólnymi normami europejskimi dla osprzętu instalacyjnego i posiada certyfikat CE. Stosowanie z dławnicami SKINTOP® i SKINDICHT® zapewnia zgodność z wymogami kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Nakrętka zabezpieczająca SKINDICHT SM-PE-M jest przeznaczona do mocowania dławnic kablowych w obudowach, w których kluczowe jest zachowanie ciągłości ekranowania EMC oraz ochrona przed zakłóceniami.

• Instalacje w lakierowanych, anodowanych lub powlekanych proszkowo rozdzielnicach i szafach sterowniczych.
• Systemy wymagające kompatybilności elektromagnetycznej (EMC) – przemysł automatyki, robotyka, maszyny CNC.
• Zastosowania zewnętrzne – narażone na wilgoć, chemikalia, zmienne temperatury (obiekty przemysłowe, infrastruktura).
• Pomieszczenia o podwyższonej temperaturze, np. hale produkcyjne, piece, instalacje grzewcze.

Wskazówki Montażowe

Montaż nakrętki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obudowy. Nakrętkę dokręcać kluczem o szerokości 70 mm, stosując moment dokręcania zalecany przez producenta dławnicy. Przekrój przewodów ochronnych (PE) dobrać do prądu zwarciowego instalacji. Nakrętka musi być dokręcona tak, aby krawędzie tnące przecięły powłokę obudowy – zapewni to metaliczny kontakt niezbędny do prawidłowego ekranowania i wyrównania potencjału.

FAQ

• Czy nakrętka nadaje się do obudów malowanych proszkowo? Tak. Krawędzie tnące podczas dokręcania nacinają warstwę lakieru lub proszku, tworząc metaliczny styk między nakrętką a obudową.
• Jaka jest maksymalna temperatura pracy? Nakrętka wytrzymuje temperatury do +200°C, co umożliwia stosowanie w strefach gorących.
• Co oznacza symbol „LF” w numerze katalogowym? „LF” (Lead Free) oznacza wersję bez ołowiu, zgodną z dyrektywą RoHS. Artykuły z tym oznaczeniem mają identyczne parametry jak standardowe.
