Nakrętka SKINDICHT SM-PE-M 50X1,5 | 52103360 Lapp Kabel

Opis i Kluczowe Cechy

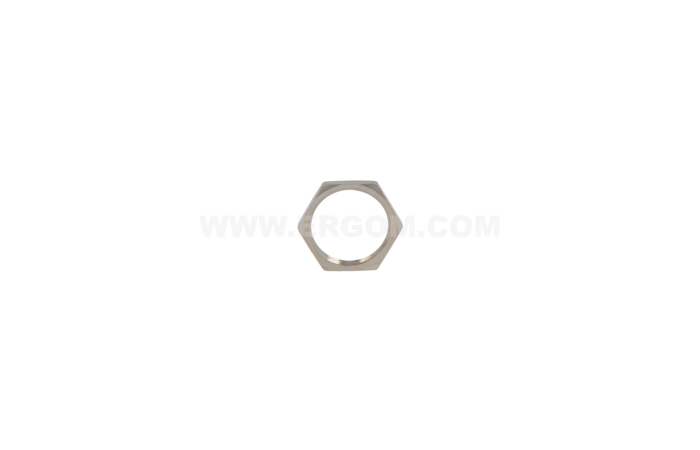

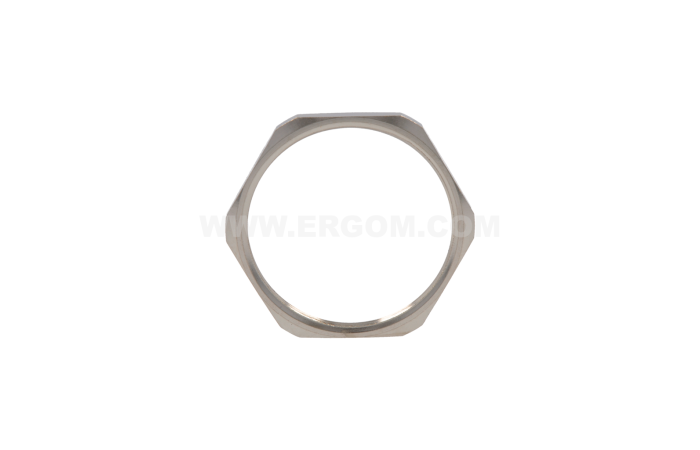

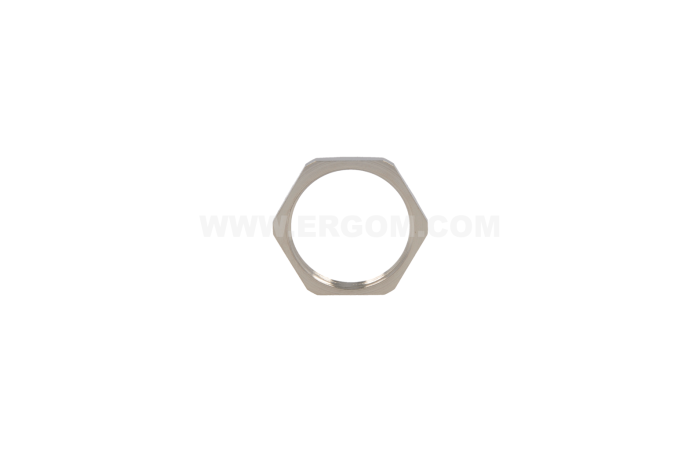

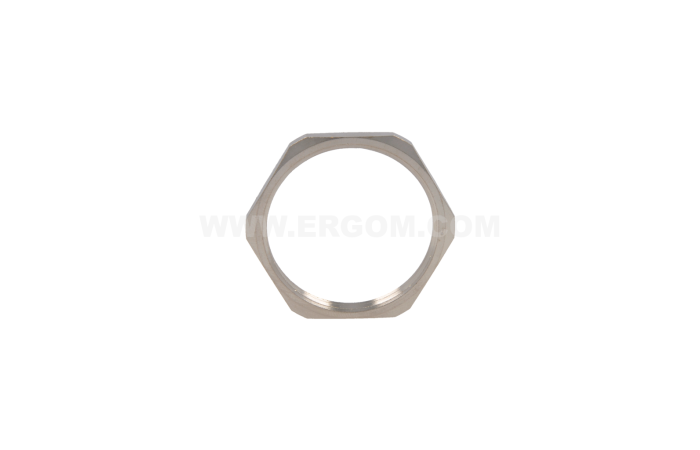

Nakrętka zabezpieczająca SKINDICHT SM-PE-M o symbolu 52103360 to element systemu dławnic kablowych przeznaczony do montażu w obudowach powlekanych. Wykonana z mosiądzu niklowanego, z gwintem metrycznym M50 i szerokością klucza 60 mm, zapewnia trwałe połączenie mechaniczne oraz skuteczne uziemienie poprzez krawędzie tnące nacinające warstwę powłoki.

• Gwint M50: Uniwersalny wymiar metryczny umożliwiający stosowanie z dławnicami kablowymi SKINTOP® i SKINDICHT® w standardowych przepustach obudów.
• Mosiądz niklowany: Odporność na korozję, wysokie obciążenia chemiczne i mechaniczne – idealne do pracy w trudnych warunkach przemysłowych i na zewnątrz.
• Krawędzie tnące: Podczas dokręcania nakrętki przecinają one lakier, anodę lub powłokę proszkową obudowy, zapewniając niskooporowy kontakt elektryczny niezbędny w instalacjach wymagających kompatybilności elektromagnetycznej (EMC) i wyrównania potencjału.
• Odporność temperaturowa do +200°C: Stabilna praca w gorących środowiskach, takich jak hale produkcyjne czy instalacje oświetleniowe.
• Dostępna wersja LF (bez ołowiu): Numery artykułów kończące się na „LF” to alternatywne produkty o identycznych właściwościach, zgodne z przyszłymi wymaganiami dyrektywy RoHS – eliminują ołów ze stopów miedzi, ułatwiając recykling i spełnienie norm ekologicznych.

Zgodność z Normami

Nakrętka SKINDICHT SM-PE-M została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i jakości. Produkt posiada certyfikację CE i spełnia wymagania dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych (w przypadku wersji LF). Konstrukcja z krawędziami tnącymi wspiera realizację wymogów kompatybilności elektromagnetycznej (EMC) w instalacjach przemysłowych.

Zastosowanie

Nakrętka zabezpieczająca SKINDICHT SM-PE-M znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i przewodzące mocowanie dławnic kablowych w obudowach z powłoką izolacyjną.

• Montaż dławnic w obudowach lakierowanych, anodowanych lub malowanych proszkowo – krawędzie tnące przywracają kontakt elektryczny z metalem.
• Instalacje w środowiskach zewnętrznych – odporność na wilgoć, promieniowanie UV i obciążenia chemiczne.
• Systemy wymagające kompatybilności elektromagnetycznej (EMC) – np. szafy sterownicze, rozdzielnice przemysłowe, automatyka budynkowa.
• Zastosowania wysokotemperaturowe – do +200°C, np. w pobliżu silników, transformatorów lub w pomieszczeniach technologicznych.

Wskazówki Montażowe

Montaż nakrętki zabezpieczającej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Nakrętkę nakręca się na gwint dławnicy kablowym kluczem o szerokości 60 mm. Krawędzie tnące wymagają odpowiedniego momentu dokręcania – wartość należy sprawdzić w dokumentacji producenta dławnicy. Przekrój przewodu ochronnego (PE) dobrać zgodnie z normami i obciążalnością prądową. Przed dokręceniem upewnić się, że obudowa jest oczyszczona i sucha, aby zapewnić optymalny kontakt elektryczny.

FAQ

• Czy nakrętka nadaje się do użytku na zewnątrz? Tak, mosiądz niklowany jest odporny na korozję i obciążenia środowiskowe, a konstrukcja wytrzymuje temperatury od –40°C do +200°C. Produkt może być stosowany w instalacjach zewnętrznych.
• Jaka jest różnica między wersją standardową a LF (bez ołowiu)? Wersja LF nie zawiera ołowiu w stopie miedzi, co czyni ją zgodną z dyrektywą RoHS i ułatwia recykling. Parametry mechaniczne i elektryczne są identyczne. Numery artykułów LF kończą się literami „LF”.
• Jak zapewnić dobry kontakt EMC w obudowie powlekanej? Podczas dokręcania nakrętki SM-PE-M jej krawędzie tnące przecinają powłokę (lakier, anodę, farbę proszkową) i dociskają się do gołego metalu obudowy. To zapewnia niską rezystancję styku i skuteczne uziemienie dla ochrony przed zakłóceniami elektromagnetycznymi.
