Nakrętka SKINDICHT SM-PE-M 32X1,5 | 52103340 Lapp Kabel

Opis i Kluczowe Cechy

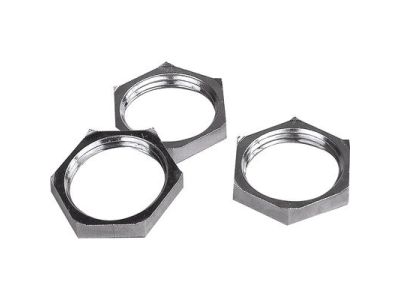

Nakrętka zabezpieczająca SKINDICHT SM-PE-M 32x1,5 (symbol 52103340) wykonana z mosiądzu niklowanego, przeznaczona do zapewnienia bezpiecznego i przewodzącego połączenia z obudową w instalacjach wymagających ciągłości ekranowania i wyrównania potencjału. Gwint metryczny M32 umożliwia współpracę z dławnicami kablowymi SKINTOP i SKINDICHT, a szerokość klucza 36 mm ułatwia montaż standardowymi narzędziami.

• Mosiądz niklowany: wysoka odporność na korozję i obciążenia chemiczne oraz mechaniczne – nakrętka zachowuje trwałość nawet w agresywnym środowisku zewnętrznym.
• Krawędzie tnące: podczas dokręcania nacinają powlekane, lakierowane lub anodowane powierzchnie obudowy, tworząc niezawodny styk elektryczny niezbędny do kompatybilności elektromagnetycznej (EMC) i wyrównania potencjału.
• Odporność termiczna do +200°C: gwarantuje stabilną pracę w środowiskach o podwyższonej temperaturze, np. w pobliżu silników, transformatorów lub w instalacjach przemysłowych.
• Wersja bez ołowiu (LF): numery artykułów kończące się na „LF” oznaczają produkty zgodne z dyrektywą RoHS, o identycznych właściwościach mechanicznych i elektrycznych – gotowe na przyszłe wymogi regulacyjne.
• Dedykowana do dławnic EMC: współpracuje z metrycznymi dławnicami kablowymi SKINTOP i SKINDICHT, zapewniając pełną ciągłość ekranowania w torze sygnałowym i ochronę przed zakłóceniami elektromagnetycznymi.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy RoHS dotyczącej ograniczenia stosowania niebezpiecznych substancji. Dostępna jest wersja „LF” (Lead-Free), która nie zawiera ołowiu (obecnie dopuszczalnego do 4% w stopach miedzi) i jest zgodna z przyszłymi przepisami unijnymi. Nakrętka została zaprojektowana zgodnie z ogólnymi standardami europejskimi dla akcesoriów instalacyjnych i oznakowana znakiem CE.

Zastosowanie

Nakrętka zabezpieczająca SKINDICHT SM-PE-M 32x1,5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przewodzące połączenie dławnicy z obudową, szczególnie w obwodach z ekranowaniem EMC oraz w obiektach narażonych na trudne warunki atmosferyczne i chemiczne.

• Do uszczelniania i kontaktowania obudów powlekanych proszkowo, lakierowanych lub anodowanych – krawędzie tnące przebijają izolującą powłokę, zapewniając przewodność.
• W rozdzielnicach i szafach sterowniczych, gdzie konieczne jest wyrównanie potencjału oraz ochrona przed zakłóceniami elektromagnetycznymi (EMC).
• W instalacjach zewnętrznych – wytrzymuje wysokie obciążenia chemiczne i mechaniczne oraz pracuje w temperaturze do +200°C.
• Z dławnicami kablowymi SKINTOP i SKINDICHT w systemach wymagających kompatybilności elektromagnetycznej – jako element zapewniający ciągłość ekranu.

Wskazówki Montażowe

Montaż nakrętki zabezpieczającej powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji i upewnić się, że obwód nie znajduje się pod napięciem. Nakrętkę należy dokręcać na dławnicy z odpowiednim momentem obrotowym zgodnym z dokumentacją producenta, aby krawędzie tnące prawidłowo nacięły powłokę obudowy, nie uszkadzając gwintu. Grubość ścianki obudowy musi być dostosowana do długości gwintu nakrętki. Przekrój przewodów ochronnych i wyrównawczych należy dobrać zgodnie z obowiązującymi normami (np. PN-HD 60364).

FAQ

• Czy nakrętka nadaje się do obudów malowanych proszkowo? Tak – krawędzie tnące podczas dokręcania nacinają powłokę lakierniczą, tworząc przewodzący styk między dławnicą a metalem obudowy, co zapewnia ciągłość ekranowania i wyrównanie potencjału.
• Jaka jest maksymalna temperatura pracy tego modelu? Nakrętka wytrzymuje temperatury do +200°C, dzięki czemu można ją stosować w środowiskach o podwyższonej temperaturze, np. w pobliżu urządzeń grzejnych lub silników.
• Czym różni się wersja z oznaczeniem LF od standardowej? Wersja LF (Lead-Free) nie zawiera ołowiu w stopie mosiądzu, jest w pełni zgodna z dyrektywą RoHS i posiada identyczne właściwości mechaniczne oraz elektryczne jak wersja standardowa. Jest to alternatywa gotowa na przyszłe ograniczenia prawne.
