Nakrętka SKINDICHT SM-PE-M 25X1,5 | 52103330 Lapp Kabel

Opis i Kluczowe Cechy

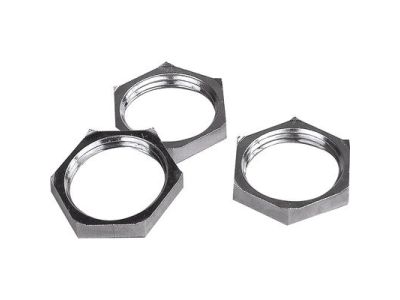

Nakrętka zabezpieczająca SKINDICHT SM-PE-M 25x1,5 (symbol 52103330) to element przeznaczony do stosowania z metrycznymi dławnicami kablowymi SKINTOP® i SKINDICHT®. Wykonana z mosiądzu niklowanego, o gwincie M25 i szerokości klucza 30 mm, zapewnia wytrzymałość mechaniczną i chemiczną oraz odporność termiczną do +200°C. Jej konstrukcja z krawędziami tnącymi umożliwia uzyskanie optymalnego styku elektrycznego z powleczonymi obudowami, co jest kluczowe dla kompatybilności elektromagnetycznej (EMC) i wyrównania potencjału.

• Gwint M25 / szerokość klucza 30 mm: Kompatybilność z popularnymi dławnicami kablowymi w standardzie metrycznym oraz możliwość dokręcania standardowym kluczem płaskim.
• Mosiądz niklowany: Doskonała odporność na korozję i agresywne środowiska chemiczne, a także przewodność elektryczna niezbędna do skutecznego połączenia wyrównawczego.
• Temperatura pracy do +200°C: Bezpieczne użytkowanie w warunkach podwyższonej temperatury, np. w pobliżu silników lub w szafach sterowniczych o ograniczonej wentylacji.
• Krawędzie tnące na powierzchni czołowej: Podczas dokręcania nakrętki przecinają lakier, anodę lub powłokę proszkową obudowy, zapewniając niskooporowy, pewny styk elektryczny – idealne do obudów powlekanych.
• Opcja bez ołowiu (warianty LF): Numery artykułów kończące się na „LF” nie zawierają ołowiu (zgodnie z przyszłymi wymogami RoHS), zachowując identyczne właściwości – możesz wybrać wersję przyjazną środowisku bez utraty parametrów.

Zgodność z Normami

Produkt spełnia wymogi dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych. Warianty oznaczone „LF” są w pełni pozbawione ołowiu. Nakrętka może być stosowana w aplikacjach wymagających certyfikacji CE zgodnie z odpowiednimi normami europejskimi dla akcesoriów instalacyjnych. Ze względu na charakter produktu, zaleca się stosowanie go zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Nakrętka zabezpieczająca SKINDICHT SM-PE-M 25x1,5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i trwałe połączenie dławnicy kablowej z obudową – szczególnie w środowiskach wymagających wysokiej odporności mechanicznej i chemicznej oraz kompatybilności elektromagnetycznej.

• Montaż dławnic kablowych w obudowach lakierowanych, anodowanych lub powlekanych proszkowo – krawędzie tnące nakrętki zapewniają niezawodny styk..
• Instalacje w trudnych warunkach przemysłowych (przemysł chemiczny, naftowy, spożywczy) – mosiądz niklowany odporny na agresywne media.
• Aplikacje wymagające EMC (odgromowe, automatyka, telekomunikacja) – niska rezystancja styku dla skutecznego wyrównania potencjałów.
• Zastosowania zewnętrzne – nakrętka wytrzymuje wysokie obciążenia chemiczne i mechaniczne, również w podwyższonych temperaturach do +200°C.

Wskazówki Montażowe

Montaż nakrętki może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Nakrętkę dokręca się na gwincie dławnicy kablowej za pomocą klucza płaskiego (rozmiar 30 mm), z momentem dokręcania zgodnym z dokumentacją producenta dławnicy i obudowy. Przekrój przewodów i sposób prowadzenia należy dobrać do prądu znamionowego instalacji. W przypadku stosowania wariantów bez ołowiu (LF) parametry montażu pozostają niezmienione.

FAQ

• Z jakiego materiału wykonana jest nakrętka? Nakrętka wykonana jest z mosiądzu niklowanego – stop miedzi z cynkiem, pokryty warstwą niklu. Zapewnia to wysoką odporność na korozję, obciążenia mechaniczne i temperaturę do +200°C.
• Czy nakrętka nadaje się do obudów z powłoką lakierniczą? Tak, konstrukcja nakrętki wyposażona jest w krawędzie tnące, które podczas dokręcania przecinają powłokę lakieru, anody lub proszku, gwarantując bezpośredni kontakt elektryczny z metalem obudowy. To niezbędne dla skutecznego wyrównania potencjału i kompatybilności elektromagnetycznej.
• Czy są dostępne wersje bez ołowiu? Tak, produkty oznaczone na końcu symbolu literami „LF” to warianty bez dodatku ołowiu, zgodne z aktualnymi i przyszłymi wymogami dyrektywy RoHS. Ich właściwości mechaniczne, termiczne i elektryczne są identyczne jak wersji standardowej.
