Nakrętka SKINDICHT SM-PE-M 12X1,5 | 52103300 Lapp Kabel

Opis i Kluczowe Cechy

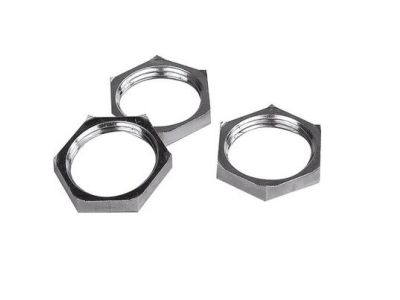

Nakrętka zabezpieczająca SKINDICHT SM-PE-M (symbol 52103300) z gwintem metrycznym M12x1,5, wykonana z mosiądzu niklowanego, o szerokości klucza 15 mm. Dzięki krawędziom tnącym umożliwia niezawodny kontakt elektryczny z obudową powlekaną, co zapewnia skuteczne odprowadzanie zakłóceń elektromagnetycznych (EMC) i wyrównanie potencjału. Wytrzymuje temperatury do +200°C oraz duże obciążenia chemiczne i mechaniczne, co czyni ją idealnym rozwiązaniem do wymagających aplikacji przemysłowych i zewnętrznych.

• Gwint M12x1,5: Uniwersalny metryczny gwint umożliwia montaż z dławnicami kablowymi SKINTOP® i SKINDICHT®.
• Materiał mosiądz niklowany: Odporność na korozję i stabilność w trudnych warunkach, w tym na zewnątrz.
• Krawędzie tnące: Nacinają powłokę obudowy podczas dokręcania, zapewniając przewodzące połączenie dla ochrony EMC.
• Zakres temperatur do +200°C: Możliwość stosowania w aplikacjach wysokotemperaturowych, np. w pobliżu silników lub w instalacjach przemysłowych.
• Odporność na obciążenia chemiczne i mechaniczne: Długa żywotność nawet w agresywnym środowisku przemysłowym.

Zgodność z Normami

Nakrętka SKINDICHT SM-PE-M jest zgodna z wymaganiami dyrektyw europejskich, w tym dyrektywą RoHS w sprawie ograniczenia stosowania substancji niebezpiecznych. Posiada certyfikat CE. Produkty z końcówką „LF” (bez ołowiu) są alternatywą o identycznych właściwościach, spełniającą przyszłe wymogi RoHS.

Zastosowanie

Nakrętka zabezpieczająca SKINDICHT SM-PE-M znajduje zastosowanie w instalacjach wymagających niezawodnego połączenia elektrycznego dławnicy z obudową, szczególnie w przypadku powłok izolacyjnych. Jej konstrukcja zapewnia skuteczne odprowadzanie zakłóceń EMC i ochronę przed korozją.

• Montaż dławnic kablowych w obudowach malowanych proszkowo, anodowanych lub lakierowanych – krawędzie tnące zapewniają przewodzenie przez powłokę.
• Instalacje wymagające kompatybilności elektromagnetycznej (EMC) – skuteczne uziemienie i wyrównanie potencjału.
• Zastosowania zewnętrzne i przemysłowe – odporność na UV, wilgoć, chemikalia i wysokie temperatury.
• Łączenie dławnic SKINTOP® i SKINDICHT® z obudowami – standardowe rozwiązanie w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie, jeśli obudowa znajduje się pod napięciem. Nakrętkę dokręcać zalecanym momentem obrotowym (np. przy użyciu klucza dynamometrycznego), aby zapewnić odpowiedni kontakt krawędzi tnących z powłoką. Używać narzędzi o odpowiednim rozmiarze (szerokość klucza 15 mm). Nie przekraczać maksymalnego momentu, aby uniknąć uszkodzenia gwintu. Przekrój przewodów i dobór dławnicy – zgodnie z projektem instalacji.

FAQ

• Czy nakrętka nadaje się do obudów niemetalowych? Nakrętka SM-PE-M jest przeznaczona do obudów powlekanych (lakierowanych, anodowanych, malowanych proszkowo) w celu uzyskania styku elektrycznego. W przypadku obudów niemetalowych nie zapewni przewodzenia EMC.
• Jaką temperaturę wytrzymuje? Zakres pracy wynosi do +200°C.
• Czy istnieje wersja bez ołowiu? Tak, produkty z indeksem „LF” (np. 52103300LF) są alternatywą spełniającą dyrektywę RoHS, o identycznych właściwościach.
