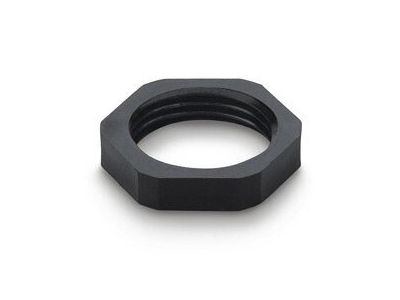

Nakrętka do dławnicy kablowej EX M20x1,5 EX II 2GD | 805.EX5720.K Scame

Opis i Kluczowe Cechy

Nakrętka do dławnicy kablowej SCAME o numerze katalogowym 805.EX5720.K to specjalistyczny element montażowy zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Produkt charakteryzuje się gwintem metrycznym M20 o skoku 1,5 mm, co zapewnia pełną kompatybilność ze standardowymi dławnicami kablowymi stosowanymi w instalacjach elektroenergetycznych. Kluczowym atutem jest wykonanie w standardzie EX II 2GD, co oznacza, że nakrętka jest przystosowana do pracy w strefach zagrożonych wybuchem gazów oraz pyłów. Solidna konstrukcja gwarantuje wysoką odporność mechaniczną oraz stabilność połączenia, co jest niezbędne dla zachowania ciągłości ochrony przeciwwybuchowej całego systemu przepustowego.

• Gwint metryczny M20x1,5: Zapewnia precyzyjne dopasowanie i wysoką wytrzymałość na zerwanie podczas dokręcania.
• Certyfikacja ATEX: Oznaczenie EX II 2GD potwierdza możliwość stosowania w strefach 1, 21, 2 oraz 22.
• Wysoka odporność chemiczna: Materiał użyty do produkcji nakrętki jest odporny na działanie agresywnych substancji przemysłowych.
• Trwałość mechaniczna: Konstrukcja zapobiega poluzowaniu się dławnicy pod wpływem wibracji maszynowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania dyrektywy ATEX dotyczącej urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem. Zgodność z klasyfikacją EX II 2GD gwarantuje, że nakrętka utrzymuje parametry ochronne w obecności mieszanin gazowo-powietrznych oraz chmur pyłu palnego. Dodatkowo, proces produkcyjny firmy SCAME podlega ścisłej kontroli jakości, co przekłada się na powtarzalność parametrów technicznych każdego egzemplarza.

Zastosowanie

Nakrętka SCAME 805.EX5720.K znajduje szerokie zastosowanie w sektorach przemysłu ciężkiego, chemicznego oraz petrochemicznego. Jest niezbędnym elementem przy budowie rozdzielnic, skrzynek zaciskowych oraz obudów urządzeń elektrycznych pracujących w atmosferach potencjalnie wybuchowych. Idealnie sprawdza się w instalacjach na platformach wiertniczych, w kopalniach, lakierniach oraz zakładach przetwórstwa zbożowego, gdzie zapylenie stwarza realne ryzyko zapłonu. Dzięki swojej uniwersalności, jest podstawowym wyborem dla inżynierów utrzymania ruchu oraz instalatorów systemów automatyki przemysłowej.

Wskazówki Montażowe

Podczas montażu nakrętki w strefach EX należy zwrócić szczególną uwagę na czystość gwintu oraz odpowiedni moment dokręcania, aby zapewnić szczelność i trwałość połączenia. Zaleca się stosowanie dedykowanych kluczy płaskich, które zapobiegają uszkodzeniu krawędzi nakrętki. W przypadku montażu w obudowach o cienkich ściankach, należy upewnić się, że powierzchnia styku jest płaska, co pozwoli na równomierne rozłożenie sił docisku. Należy pamiętać, że tylko kompletny system (dławnica wraz z dedykowaną nakrętką i uszczelką) gwarantuje deklarowany stopień ochrony IP oraz bezpieczeństwo przeciwwybuchowe.

FAQ

• Czy nakrętka może być stosowana z dławnicami innych producentów? Tak, pod warunkiem, że dławnica posiada identyczny gwint metryczny M20x1,5 oraz posiada certyfikację dopuszczającą ją do pracy w danej strefie EX.
• Co oznacza oznaczenie 2GD? Oznaczenie to wskazuje, że produkt jest przeznaczony do urządzeń grupy II (powierzchniowych), kategorii 2, co pozwala na pracę w obecności gazów (G) oraz pyłów (D) w strefach o wysokim poziomie prawdopodobieństwa wystąpienia atmosfery wybuchowej.
• Czy produkt jest odporny na promieniowanie UV? Tak, materiały stosowane przez SCAME w serii EX charakteryzują się wysoką odpornością na starzenie pod wpływem warunków atmosferycznych, w tym promieniowania słonecznego.
