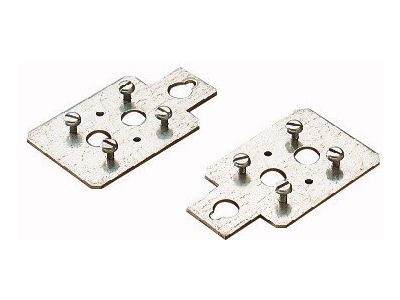

Nakładka wsporcza STL-1 | 275427 Eaton

Alternatywny kod produktu: STL-1

Opis i Kluczowe Cechy

Nakładka wsporcza STL‑1 (symbol katalogowy 275427) to mechaniczny akcesorium montażowe przeznaczone do stabilizacji i podparcia aparatury modułowej na szynie TH35. Dzięki swojej konstrukcji zapobiega odkształcaniu obudów większych urządzeń, takich jak styczniki, wyłączniki czy przekaźniki, co przekłada się na trwałość i niezawodność całej rozdzielnicy.

• Funkcja wsporcza: Utrzymuje aparat w prawidłowej pozycji na szynie DIN, redukując naprężenia mechaniczne i ryzyko uszkodzenia obudowy.
• Standardowa szerokość 1 modułu (18 mm): Dopasowana do typowych rozdzielnic modułowych; nie zajmuje dodatkowej przestrzeni w szafie.
• Materiał izolacyjny: Zapewnia bezpieczne oddzielenie elektryczne od innych elementów – nakładka nie przewodzi prądu.
• Prosty montaż: Nakładana bezpośrednio na szynę TH35; nie wymaga narzędzi ani dodatkowych elementów mocujących.
• Kompatybilność: Współpracuje z większością aparatów modułowych wyposażonych w standardowy zaczep na szynę DIN.

Zgodność z Normami

Nakładka wsporcza STL‑1 została zaprojektowana zgodnie z ogólnie przyjętymi standardami montażu aparatury w rozdzielnicach. Produkt posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach spełniających wymagania norm europejskich (seria IEC/EN 60664 i IEC/EN 60947).

Zastosowanie

Nakładka wsporcza STL‑1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest mechaniczne usztywnienie montowanych aparatów – szczególnie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych.

• Stabilizacja styczników o dużej głębokości podczas pracy w szafach sterowniczych.
• Podparcie wyłączników nadmiarowych lub różnicowo-prądowych w przypadku ciasnego ułożenia na szynie.
• Wykorzystanie jako element dystansowy przy montażu aparatów w rozdzielnicach o ograniczonej przestrzeni.
• Uzupełnienie zestawów montażowych w automatyce budynkowej i instalacjach przemysłowych.

Wskazówki Montażowe

Montaż nakładki wsporczej STL‑1 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Nakładkę umieszcza się na szynie TH35 (35 mm) w żądanej pozycji, a następnie zakłada się na nią aparat modułowy. Nie ma konieczności dokręcania – stabilizacja wynika z mechanicznego sprzężenia. Przekrój i rodzaj przewodów montowanych w aparatach należy dobierać zgodnie z dokumentacją techniczną danego urządzenia.

FAQ

• Czy nakładka STL‑1 wymaga podłączenia elektrycznego? Nie, jest to element czysto mechaniczny, nieprzewodzący. Nie służy do przesyłania prądu.
• Do jakiego typu szyny jest przeznaczona? Nakładkę montuje się na standardowej szynie DIN TH35 (35 mm) zgodnej z normą EN 60715.
• Czy nakładka jest niezbędna do montażu każdego aparatu modułowego? Nie, stosuje się ją opcjonalnie – głównie tam, gdzie aparaty są długie i ciężkie, aby zapobiec ich odkształceniu lub wyginaniu się obudów.
