Nakładka na przycisk, SIRIUS ACT fi22 płaska przezroczysta, zamykana | 3SU1900-0DA70-0AA0 Siemens

Alternatywny kod produktu: 3SU19000DA700AA0

Opis i Kluczowe Cechy

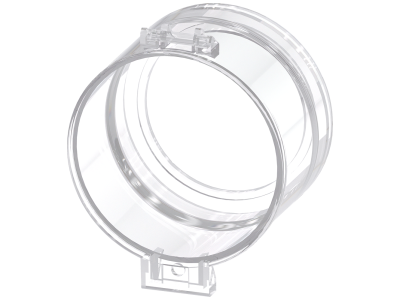

Nakładka plombowana SIRIUS ACT o symbolu 3SU1900-0DA70-0AA0 to przezroczyste, płaskie akcesorium do przycisków sterowniczych i sygnalizacyjnych o średnicy otworu 22 mm. Zapewnia fizyczne zabezpieczenie przed nieuprawnionym lub przypadkowym uruchomieniem, jednocześnie pozwalając na wizualną kontrolę stanu przycisku (np. podświetlenia). Przeznaczona do montażu w urządzeniach serii SIRIUS ACT, która oferuje dopuszczenia produktowe na całym świecie i jest dostępna w liniach z metalu i tworzywa sztucznego.

• Przezroczysta konstrukcja: Umożliwia bieżącą obserwację sygnalizacji LED lub położenia przycisku bez konieczności otwierania nakładki.
• Zamykana (plombowalna): Po zamknięciu uniemożliwia dostęp do elementu sterującego – idealna do zastosowań wymagających blokady przed niepowołanymi osobami.
• Dopasowanie do serii SIRIUS ACT (fi22): Gwarantuje kompatybilność z bogatą ofertą przełączników, przycisków i lampek sygnalizacyjnych tej rodziny.
• Koncepcja szybkiego montażu: System łączenia wcięć i zabezpieczenie przed przekręceniem pozwalają na instalację jedną ręką, bez specjalnych narzędzi i otworów z rowkami.
• Wysoka odporność środowiskowa: W połączeniu z urządzeniami SIRIUS ACT nakładka wytrzymuje czyszczenie myjkami wysokociśnieniowymi oraz kontakt z pyłami, olejami i agresywnymi substancjami (stopień ochrony zależy od zastosowanego urządzenia podstawowego).

Zgodność z Normami

Produkt dedykowany do serii SIRIUS ACT, która posiada dopuszczenia produktowe na całym świecie. Ogólna konstrukcja nakładki spełnia wymagania odpowiednich norm europejskich i certyfikacji CE. Szczegółowe informacje dotyczące konkretnych norm (np. EN/IEC) znajdują się w dokumentacji technicznej producenta (podręcznik, dane 3D, schematy).

Zastosowanie

Nakładka plombowana SIRIUS ACT znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie funkcji sterowniczych przed nieautoryzowanym lub przypadkowym uruchomieniem, przy jednoczesnym zachowaniu możliwości monitorowania stanu sygnalizacji.

• Zabezpieczenie przycisków awaryjnych (STOP) przed odblokowaniem bez wiedzy operatora.
• Blokowanie przełączników trybu pracy w maszynach i liniach produkcyjnych – dostęp tylko dla upoważnionego personelu.
• Osłona przycisków służących do rozruchu krytycznych urządzeń, gdy wymagana jest wizualna kontrola świecenia sygnalizacji LED.
• Automatyka budynkowa i przemysłowa – ochrona przycisków sterujących bramami, windami czy systemami bezpieczeństwa.

Wskazówki Montażowe

Montaż nakładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Nakładka przeznaczona jest do montażu na urządzeniach serii SIRIUS ACT z otworami fi22 – na panelu lub w obudowie. Dzięki systemowi beznarzędziowego łączenia (zintegrowane zabezpieczenie przed przekręceniem) instalacja jest szybka, jednak w przypadku plombowania należy użyć odpowiedniej plomby. Moment dokręcania oraz przekroje przewodów wynikają z dokumentacji konkretnego urządzenia podstawowego. Przed oddaniem do eksploatacji sprawdzić szczelność i działanie blokady.

FAQ

• Czy nakładka jest podświetlana? Nakładka jest przezroczysta, ale nie zawiera własnego źródła światła. Umożliwia jedynie obserwację podświetlenia przycisku lub lampki znajdującej się pod nią.
• Jaki stopień ochrony zapewnia nakładka? Stopień ochrony całego zestawu (nakładka + urządzenie podstawowe) zależy od konkretnego modelu urządzenia SIRIUS ACT. Nakładka sama w sobie nie jest uszczelniona – ochrona przed pyłem i wilgocią wynika z konstrukcji podstawowego komponentu i uszczelek obudowy.

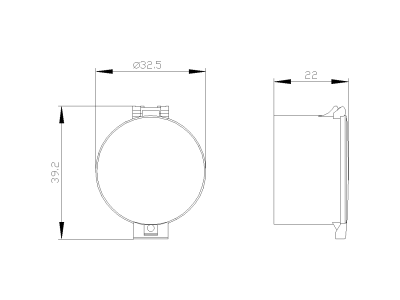

• Czy nakładkę można stosować z przyciskami mimośrodowymi lub zmieniającymi stan? Nakładka pasuje do wszystkich standardowych przycisków i przełączników SIRIUS ACT o średnicy montażowej 22 mm, zarówno chwilowych, jak i z podtrzymaniem. Należy upewnić się, że wysokość elementu sterującego nie koliduje z zamkniętą nakładką – zalecamy sprawdzenie rysunku w dokumentacji.
