Nadajnik ZB5R z główką zieloną "I", Harmony XB5 | ZB5RTA331 Schneider Electric

Opis i Kluczowe Cechy

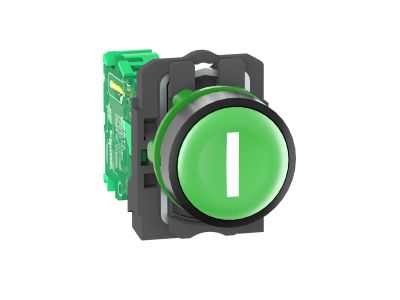

Nadajnik ZB5RTA331 z serii Harmony XB5 to zielona główka przycisku z oznaczeniem „I”, stanowiąca ergonomiczny interfejs operatora do sterowania maszynami i urządzeniami. Dzięki klasie szczelności IP65 (część przednia) i IP30 (część tylna) jest odporna na przedostawanie się kurzu, wody i wibracji, co zapewnia niezawodność w trudnych warunkach eksploatacyjnych. Certyfikat morski oraz Typ 4X potwierdzają dodatkową odporność na środowisko o podwyższonej wilgotności i agresywne czynniki atmosferyczne. Montaż zatrzaskowy umożliwia szybkie i narzędziowe mocowanie na kompatybilnych kompletnych modułach przycisków i blokach styków.

• Stopień ochrony IP65 / IP30: odporność na kurz, wodę i wibracje – niezawodna praca w warunkach przemysłowych, nawet przy intensywnym użytkowaniu.
• Certyfikat morski i Typ 4X: przeznaczona do instalacji w środowiskach o podwyższonej korozyjności i wilgotności, np. w aplikacjach okrętowych.
• Zielona główka z oznaczeniem „I”: jednoznaczna identyfikacja funkcji start/załącz – minimalizacja ryzyka pomyłek podczas obsługi.
• Montaż zatrzaskowy: szybka wymiana i instalacja bez użycia narzędzi na blokach styków ZB5R – oszczędność czasu i prostota serwisu.
• Ergonomiczna konstrukcja: wyprofilowana główka zapewnia wygodne naciskanie nawet przy pracy w rękawicach ochronnych.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych potwierdzone certyfikatem morskim oraz oznaczeniem Typ 4X (wg NEMA). Stopień ochrony IP65/IP30 jest zgodny z normami IEC. Wyróżnia się wysoką odpornością na uderzenia i wibracje. Posiada deklarację zgodności CE.

Zastosowanie

Główka przycisku ZB5RTA331 dedykowana jest do budowy paneli sterowania w maszynach, liniach produkcyjnych i instalacjach automatyki przemysłowej. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka szczelność i odporność na czynniki zewnętrzne.

• Sterowanie maszynami (start/załącz) w środowiskach zapylonych i wilgotnych (hale produkcyjne, warsztaty).
• Pulpit operatorski w systemach automatyki budynkowej – w strefach narażonych na zachlapanie (kuchnie, pralnie).
• Instalacje morskie i offshore – główka odporna na działanie solanki i mgły olejowej.
• Aplikacje wymagające łatwego dostępu do wymiany główki – dzięki montażowi zatrzaskowemu.

Wskazówki Montażowe

Montaż i wymianę główki może wykonywać wyłącznie personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilania. Główka przeznaczona jest do montażu zatrzaskowego na bloku styków lub kompletnym module przycisku z serii ZB5R (np. ZB5RTA331 pasuje do bloków ZB5R…). Należy upewnić się, że elementy są kompatybilne. Przekrój przewodów oraz moment dokręcania – zgodnie z dokumentacją techniczną producenta instalacji. Unikać nadmiernej siły podczas dociskania główki, aby nie uszkodzić mechanizmu zatrzasku. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem.

FAQ

• Jaki jest stopień ochrony główki ZB5RTA331? Główka posiada stopień ochrony IP65 od strony przedniej (osłona przed kurzem i wodą) oraz IP30 od strony tylnej (w miejscu montażu). Dodatkowo spełnia wymagania Typ 4X i posiada certyfikat morski.
• Czy główka jest podświetlana? W dostępnych danych nie ma informacji o podświetleniu tej główki. W celu potwierdzenia zalecamy sprawdzenie karty katalogowej producenta.
• Jak zamontować główkę na bloku styków? Główka mocowana jest zatrzaskowo – wystarczy wcisnąć ją w odpowiednie gniazdo bloku styków serii ZB5R aż do zaskoczenia. Demontaż wykonuje się za pomocą śrubokrętu wsuwanego w boczny rowek (zgodnie z instrukcją). Przed montażem należy odłączyć napięcie.
