Nadajnik SPS Góra/Dół | ZBRT2 Schneider Electric

Opis i Kluczowe Cechy

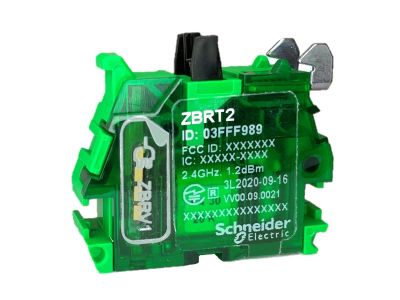

Nadajnik ZBRT2 marki Schneider Electric to bezprzewodowy i bezbateryjny element serii Harmony XB5R/XB4R, przeznaczony do montażu w przyciskach sterowniczych. Działa w oparciu o protokół Zigbee Green Power 2,4 GHz (zgodny z IEEE 802.15.4), co zapewnia niezawodną i energooszczędną komunikację bez konieczności wymiany baterii. Wysyła jedną ramkę radiową po naciśnięciu przycisku i drugą po jego zwolnieniu – umożliwia to precyzyjne sterowanie góra/dół lub załącz/wyłącz. Waga zaledwie 25g ułatwia montaż w standardowych obudowach modułowych.

• Bezbateryjna technologia: Energia niezbędna do transmisji pozyskiwana jest z mechanicznego naciśnięcia przycisku – brak kosztów eksploatacji i konieczności wymiany ogniw.
• Podwójna ramka radiowa: Jedna ramka przy naciśnięciu, druga przy zwolnieniu – idealne do realizacji funkcji góra/dół (np. rolet) lub binarnych poleceń załącz/wyłącz.
• Protokół Zigbee Green Power 2,4 GHz: zgodny z IEEE 802.15.4 – zapewnia niskie opóźnienia i interoperacyjność z ekosystemem Zigbee.
• Kompatybilność wyłącznie z dedykowanymi odbiornikami: współpracuje z odbiornikami ZBRRp w wersji ≥2.0, anteną przekaźnikową ZBRA1 w wersji ≥2.0 oraz punktem dostępowym ZBRNp w wersji >1.2 – gwarantuje bezpieczną i stabilną łączność.
• Lekka konstrukcja (25 g): ułatwia montaż w przyciskach serii Harmony XB5R (tworzywo sztuczne) i XB4R (metal) bez dodatkowych obciążeń mechanicznych.

Zgodność z Normami

Nadajnik ZBRT2 jest zgodny z normą IEEE 802.15.4 dla niskoenergetycznych sieci bezprzewodowych (protokół Zigbee). Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony do montażu w środowisku suchym lub wilgotnym – szczegółowe wymagania środowiskowe należy sprawdzić w dokumentacji technicznej.

Zastosowanie

Nadajnik ZBRT2 dedykowany jest do bezprzewodowego sterowania odbiornikami w systemach automatyki budynkowej i przemysłowej. Współpracuje wyłącznie z odbiornikami Schneider o określonych wersjach, tworząc kompleksowe rozwiązanie do zdalnego sterowania.

• Sterowanie roletami, markizami, żaluzjami – funkcja góra/dół realizowana poprzez impulsy naciśnięcia i zwolnienia przycisku.
• Wysyłanie sygnałów załącz/wyłącz do odbiorników sterujących oświetleniem w systemach Smart Home.
• Generowanie impulsów do modułów wykonawczych (np. styczników, przekaźników) w rozdzielnicach automatyki.
• Integracja z systemami BMS (Building Management System) poprzez protokół Zigbee w połączeniu z punktem dostępowym ZBRNp.

Wskazówki Montażowe

Montaż nadajnika ZBRT2 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w całym obwodzie, w którym znajduje się odbiornik. Nadajnik instaluje się w gnieździe przycisku serii Harmony XB5R lub XB4R zgodnie z instrukcją producenta. Zapewnij stabilne połączenie mechaniczne oraz odpowiednią odległość od innych urządzeń bezprzewodowych (zalecany dystans min. 20 cm od metalowych elementów). Dobór przekrojów przewodów dla odbiorników (sygnałowych) należy wykonać zgodnie z obowiązującymi normami oraz prądem obciążenia.

FAQ

• Czy nadajnik wymaga baterii? Nie. ZBRT2 jest urządzeniem bezbateryjnym – energię do transmisji radiowej pozyskuje z naciśnięcia przycisku (technologia Zigbee Green Power). Nie ma potrzeby wymiany ani ładowania ogniw.
• Z jakimi odbiornikami współpracuje nadajnik ZBRT2? Kompatybilny jest wyłącznie z odbiornikiem ZBRRp w wersji ≥2.0, anteną przekaźnikową ZBRA1 w wersji ≥2.0 oraz punktem dostępowym ZBRNp w wersji >1.2. Użycie innych urządzeń może uniemożliwić komunikację.
• Jaki protokół radiowy wykorzystuje ZBRT2? Protokół Zigbee Green Power w paśmie 2,4 GHz, zgodny z normą IEEE 802.15.4. Zapewnia to niskie zużycie energii, krótki czas transmisji i interoperacyjność z urządzeniami Zigbee.
