Nadajnik Fi-22mm czerwony "O" okrągły plastikowy Harmony XB5 | ZB5RTA432 Schneider Electric

Opis i Kluczowe Cechy

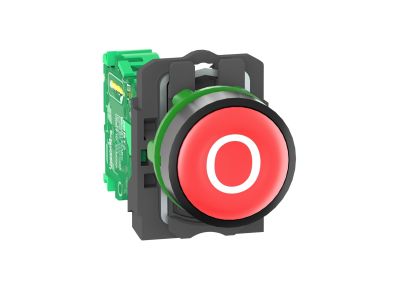

Główka przycisku sterowniczego Harmony XB5 ZB5RTA432 firmy Schneider Electric to czerwony, okrągły element wykonany z tworzywa sztucznego, przeznaczony do montażu w panelach o średnicy otworu 22 mm. Dzięki klasie szczelności IP65 zapewnia skuteczną ochronę przed wnikaniem kurzu i strumieni wody, a jednocześnie spełnia wymagania IP30 oraz standard NEMA Type 4X, co gwarantuje odporność na uderzenia, wibracje i trudne warunki środowiskowe w przemyśle. Posiada certyfikat morski, potwierdzający przydatność w aplikacjach okrętowych.

• Stopień ochrony IP65 / IP30: Skuteczna bariera przed pyłem, wilgocią i ciałami stałymi – idealna do stosowania w halach produkcyjnych, na zewnątrz budynków lub w środowisku o podwyższonej wilgotności.
• Odporność na uderzenia i wibracje: Konstrukcja zgodna z NEMA Type 4X zapewnia wytrzymałość mechaniczną, minimalizując ryzyko uszkodzeń w wyniku przypadkowych uderzeń podczas eksploatacji.
• Montaż zatrzaskowy: Szybkie i łatwe osadzenie główki na kompatybilnych blokach styków i modułach przycisków, co skraca czas instalacji i ułatwia późniejszą wymianę.
• Uniwersalny otwór 22 mm: Standardowy wymiar umożliwia stosowanie główki w różnorodnych panelach sterowniczych, rozdzielnicach i pulpitach operatorskich bez konieczności dodatkowej obróbki.
• Certyfikat morski: Główka posiada atest do zastosowań w warunkach morskich, co rozszerza zakres wykorzystania na platformy offshore, statki i obiekty portowe.

Zgodność z Normami

Produkt jest zgodny z międzynarodowymi standardami szczelności IP65 oraz IP30, a także spełnia wymagania normy NEMA Type 4X. Posiada certyfikat morski potwierdzający odporność na trudne warunki atmosferyczne i środowisko słonej wody. Główka nosi oznakowanie CE i została wyprodukowana zgodnie z restrykcyjnymi procedurami zapewnienia jakości Schneider Electric.

Zastosowanie

Główka przycisku ZB5RTA432 tworzy ergonomiczny interfejs człowiek-maszyna, który doskonale sprawdza się w instalacjach wymagających sygnalizacji lub sterowania w ciężkich warunkach przemysłowych i morskich.

• Sterowanie maszynami i urządzeniami w halach produkcyjnych – czerwone przyciski służą do awaryjnego zatrzymania lub wywołania alarmów.
• Automatyka budynkowa – wydawanie sygnałów (impulsów) do styczników, przekaźników lub modułów PLC.
• Panele operatorskie na statkach, platformach wiertniczych i w infrastrukturze portowej – dzięki certyfikatowi morskiemu.
• Instalacje zewnętrzne (bramy, szlaban, linie sortujące) – ochrona IP65 zabezpiecza przed deszczem i pyłem.

Wskazówki Montażowe

Montaż i wymiana główki przycisku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w obwodzie. Główkę mocuje się zatrzaskowo na kompatybilnych blokach styków (np. seria ZB5) lub modułach kompletnych przycisków. Panel powinien posiadać otwór ø22 mm, a samo mocowanie nie wymaga użycia narzędzi. W przypadku dokręcania elementów towarzyszących (pierścieni ustalających) należy przestrzegać momentu dokręcania podanego w dokumentacji producenta. Przekroje przewodów należy dobrać do prądu znamionowego zastosowanego modułu styków.

FAQ

• Czy główka ZB5RTA432 jest podświetlana? Nie, model ZB5RTA432 to standardowa główka bez diody LED. Podświetlane główki są dostępne w osobnych wariantach z symbolem innej litery w oznaczeniu (np. z literą L).
• Jaki stopień ochrony ma ta główka? Produkt spełnia IP65 (pyłoszczelność i ochrona przed strumieniami wody) oraz IP30 (ochrona przed ciałami stałymi >2,5 mm). Dodatkowo posiada certyfikat NEMA Type 4X oraz atest morski.
• Czy główka może być używana jako przycisk awaryjnego zatrzymania? Główka jest elementem wizualnym i nie zawiera własnego styku. Aby utworzyć przycisk awaryjny, należy do niej dobrać odpowiedni blok styków z funkcją grzybkową (np. z wciskaniem i blokadą zwalnianą obrotem lub kluczykiem). Sama główka sygnalizuje czerwony kolor, ale funkcję zatrzymania zapewnia zestaw bloku styków.
