Nadajnik bateryjny 5-kanałowy RW-RC5 montaż pod przycisk zasilanie 3V | FW-RC5 F&F

Opis i Kluczowe Cechy

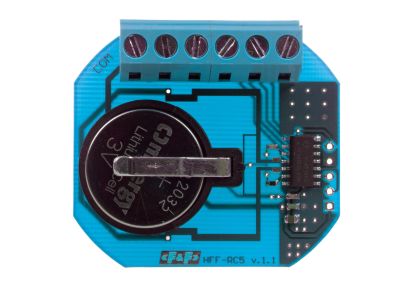

Nadajnik bateryjny 5‑kanałowy FW‑RC5 marki F&Wave to kompaktowe urządzenie do bezprzewodowego sterowania odbiornikami systemu F&Wave. Zasilany napięciem 3 V z baterii litowej CR2032, pracuje na częstotliwości 868 MHz, co zapewnia stabilną komunikację radiową. Montowany w puszce podtynkowej O60 pod przycisk naścienny, stanowi eleganckie i funkcjonalne rozwiązanie do zdalnego zarządzania oświetleniem, roletami i innymi odbiornikami. Wyposażony w 5 wejść sterowniczych (S1–S3 o różnych trybach pracy oraz wejścia ON/OFF) oraz zaciski śrubowe o przekroju do 2,5 mm².

• 5 kanałów sterowania: umożliwia niezależne włączanie/wyłączanie, podnoszenie/opuszczanie rolet oraz płynną regulację jasności dla pięciu grup odbiorników.
• Częstotliwość 868 MHz: gwarantuje stabilną i odporną na zakłócenia łączność radiową w ramach systemu F&Wave.
• Zasilanie baterią CR2032 (3 V): łatwa wymiana ogniwa, brak konieczności prowadzenia przewodów zasilających – idealne do modernizacji istniejących instalacji.

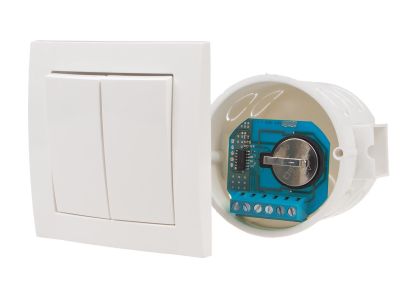

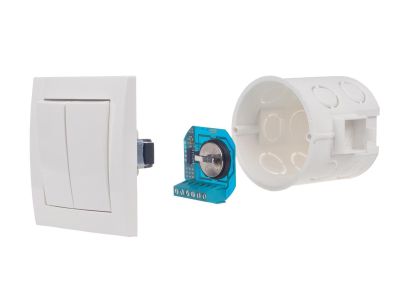

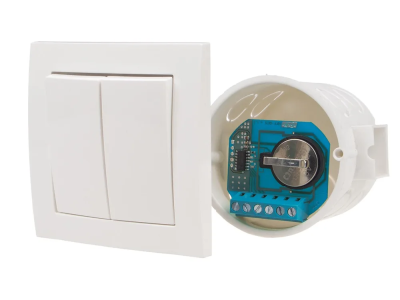

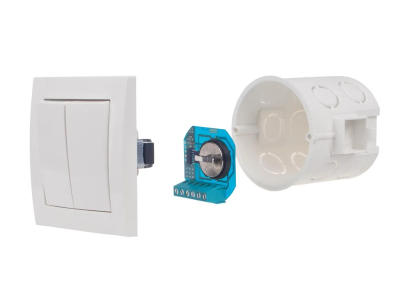

• Montaż w puszce podtynkowej O60 pod przycisk naścienny: dyskretna, estetyczna instalacja bez widocznych obudów.
• Zaciski śrubowe 2,5 mm² z momentem dokręcania 0,4 Nm: pewne i trwałe podłączenie przewodów, łatwy montaż.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Nadajnik FW‑RC5 przeznaczony jest do zdalnego sterowania urządzeniami w systemie F&Wave. Dzięki pięciu wejściom sterowniczym (w tym trybom bistabilnym, impulsowym, do rolet i ściemniaczy) oraz dedykowanym wejściom ON/OFF może realizować różnorodne scenariusze automatyki budynkowej.

• Włączanie/wyłączanie oświetlenia lub innych odbiorników za pomocą odbiorników FW‑R1P, FW‑R1D, FW‑R2P, FW‑R2D, FW‑D1P, FW‑D1D, FW‑LED2P, FW‑LED2D.
• Podnoszenie/opuszczanie rolet i żaluzji przy współpracy z odbiornikami FW‑STR1P, FW‑STR1D.
• Płynna regulacja jasności (ściemnianie/rozjaśnianie) z odbiornikami FW‑D1P, FW‑D1D, FW‑LED2P, FW‑LED2D.
• Zaawansowane scenariusze – użycie wejść ON (zawsze włącza/podnosi) i OFF (zawsze wyłącza/opuszcza) do scentralizowanego zarządzania grupami odbiorników.

Wskazówki Montażowe

Montaż oraz podłączenie nadajnika powinna wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodach, którymi sterowane są odbiorniki. Urządzenie przeznaczone jest do montażu w puszce podtynkowej o średnicy Ø60 mm (pod przycisk naścienny). Przewody łączyć z zaciskami śrubowymi zgodnie z momentem dokręcania 0,4 Nm podanym w dokumentacji. Przekrój przewodów nie może przekraczać 2,5 mm². Szczegółowe instrukcje zawiera dokumentacja producenta.

FAQ

• Jaka bateria jest używana i jak długo działa? Nadajnik zasilany jest baterią litową CR2032 o napięciu 3 V. Żywotność baterii zależy od częstotliwości używania nadajnika – w typowych aplikacjach domowych zapewnia wielomiesięczną pracę.
• Czy nadajnik można sparować z wieloma odbiornikami? Tak, urządzenie umożliwia sterowanie dowolną liczbą odbiorników systemu F&Wave – każde wejście można przypisać do wybranej grupy odbiorników.
• Jakie są funkcje wejść S1, S2, S3? Wejścia S1–S3 można skonfigurować do trzech trybów: bistabilnego włącz/wyłącz (przełącznik) dla odbiorników oświetlenia, impulsowego podnieś/opuść dla rolet, oraz ściemnij/rozjaśnij dla odbiorników z regulacją jasności. Wybór trybu zależy od sparowanego odbiornika.
