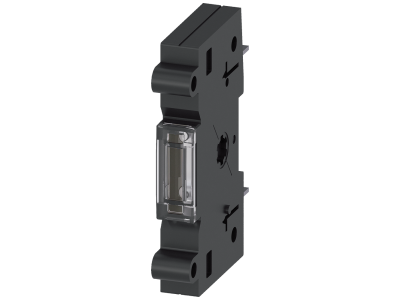

Wyposażenie dodatkowe do 3KF wielkość 1 zacisk przewodu neutralnego z rozłączalnym mostkiem | 3KF9106-1AA00 Siemens

Alternatywny kod produktu: 3KF91061AA00

Opis i Kluczowe Cechy

Symbol 3KF9106-1AA00 to wyposażenie dodatkowe dedykowane do rozłączników izolacyjnych i przełączników sieciowych serii 3KF wielkość 1. Jest to zacisk przewodu neutralnego wyposażony w rozłączalny mostek, który umożliwia selektywne odłączenie przewodu N bez konieczności demontażu całego przyłącza. Rozwiązanie to zwiększa elastyczność instalacji i ułatwia prace serwisowe, pomiarowe oraz modernizacyjne w rozdzielnicach elektrycznych.

• Dedykowany do aparatury 3KF wielkość 1: Idealnie dopasowany do rozłączników izolacyjnych i przełączników sieciowych tej serii, co gwarantuje bezproblemowy montaż i kompatybilność mechaniczną.
• Zacisk przewodu neutralnego (N): Przeznaczony do podłączenia przewodu neutralnego w instalacjach jednofazowych i trójfazowych, zapewniając pewne i trwałe połączenie elektryczne.
• Rozłączalny mostek: Umożliwia odłączenie przewodu N od pozostałej części obwodu bez wykręcania przewodu, co przyspiesza diagnostykę, pomiary rezystancji izolacji lub prace przy zmianie konfiguracji zasilania.
• Łatwy montaż jako wyposażenie dodatkowe: Szybki montaż bez potrzeby modyfikacji istniejącego rozłącznika, co pozwala na elastyczne rozbudowywanie układu w dowolnym momencie.
• Poprawa bezpieczeństwa i ergonomii pracy: Możliwość odłączenia N w sposób kontrolowany zwiększa bezpieczeństwo podczas prac serwisowych, eliminując ryzyko przypadkowego zwarcia lub porażenia.

Zgodność z Normami

Produkt jest zgodny z europejskimi dyrektywami i posiada oznaczenie CE. Jako część systemu rozłączników izolacyjnych 3KF, spełnia wymagania odpowiednich norm dla aparatury rozdzielczej i sterowniczej stosowanej w instalacjach niskiego napięcia. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Zacisk przewodu neutralnego z rozłączalnym mostkiem 3KF9106-1AA00 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest możliwość selektywnego odłączenia przewodu N bez ingerencji w cały obwód. Jest szczególnie przydatny w rozdzielnicach głównych, podrozdzielnicach oraz w układach zasilania awaryjnego.

• Prace serwisowe i pomiarowe – odłączenie N umożliwia bezpieczne wykonanie pomiarów rezystancji izolacji między przewodami fazowymi a neutralnym bez demontażu przewodu.
• Modernizacja instalacji – przy zmianie konfiguracji zasilania (np. przejście z TN-C na TN-S) mostek pozwala szybko odłączyć N bez przerywania pracy innych odbiorników.
• Diagnostyka usterek – możliwość odizolowania obwodu N ułatwia lokalizację zwarć doziemnych lub problemów z ciągłością przewodu neutralnego.
• Automatyka budynkowa i przemysłowa – stosowany w układach, gdzie wymagana jest selektywna separacja przewodu neutralnego dla celów sterowania lub monitorowania.

Wskazówki Montażowe

Montaż wyposażenia dodatkowego 3KF9106-1AA00 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z danymi katalogowymi rozłącznika 3KF. Po zamontowaniu mostka sprawdź poprawność połączeń oraz działanie mechanizmu rozłącznego.

FAQ

• Do czego służy rozłączalny mostek w tym zacisku? Umożliwia on odłączenie przewodu neutralnego od reszty obwodu bez wykręcania przewodu z zacisku. Jest to przydatne podczas pomiarów, serwisu lub zmiany konfiguracji instalacji.
• Czy ten zacisk jest kompatybilny ze wszystkimi rozłącznikami 3KF wielkość 1? Tak, symbol 3KF9106-1AA00 jest dedykowanym wyposażeniem dodatkowym do rozłączników izolacyjnych i przełączników sieciowych serii 3KF w wielkości 1. Przed montażem sprawdź zgodność z konkretnym modelem w dokumentacji.
• Jaki jest stopień ochrony (IP) tego akcesorium? Stopień ochrony zależy od obudowy rozdzielnicy, w której jest zamontowany. Sam zacisk jako element wewnętrzny nie posiada osobnego stopnia IP. Standardowa aparatura modułowa montowana w rozdzielnicach ma zwykle IP20 (ochrona przed dotykiem). Szczegóły znajdziesz w dokumentacji producenta.
