Wyposażenie dodatkowe do 3KF wielkość 4 zacisk przewodu neutralnego/uziemienia ze stałym mostkiem | 3KF9406-7AA00 Siemens

Alternatywny kod produktu: 3KF94067AA00

Opis i Kluczowe Cechy

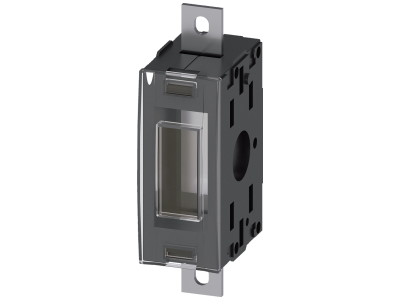

Wyposażenie dodatkowe do rozłączników izolacyjnych i przełączników sieciowych serii 3KF firmy Siemens, oznaczone symbolem 3KF9406-7AA00. Jest to zacisk przewodu neutralnego/uziemienia ze stałym mostkiem, przeznaczony dla wielkości 4. Umożliwia szybkie i bezpieczne podłączenie przewodu neutralnego lub ochronnego (PE) w rozdzielnicach głównych i podrozdzielnicach, zachowując ciągłość mostka w całym układzie.

• Wielkość 4 (dla 3KF): Idealnie dopasowany do rozłączników izolacyjnych 3KF w obudowach wielkości 4, zapewnia kompatybilność mechaniczną i elektryczną.
• Stały mostek neutralny/uziemienia: Umożliwia trwałe połączenie szyny N/PE bez konieczności stosowania dodatkowych przewodów, co skraca czas montażu i minimalizuje ryzyko błędów połączeniowych.
• Łatwy montaż: Wkładany bezpośrednio w zestyk rozłącznika 3KF, nie wymaga narzędzi ani modyfikacji istniejącej konstrukcji.
• Rozszerzenie funkcjonalności: Pozwala na wyprowadzenie obwodu neutralnego/uziemienia w miejscu, gdzie standardowo rozłącznik nie posiada takiego zacisku, zwiększając elastyczność konfiguracji rozdzielnicy.
• Oszczędność miejsca: Zintegrowana konstrukcja mostka eliminuje potrzebę stosowania oddzielnych listew zaciskowych, co jest szczególnie istotne w ciasnych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Jako element systemu 3KF jest przeznaczony do stosowania w instalacjach spełniających wymagania odpowiednich przepisów bezpieczeństwa elektrycznego.

Zastosowanie

Zacisk przewodu neutralnego/uziemienia ze stałym mostkiem 3KF9406-7AA00 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe wyprowadzenie przewodu N lub PE bezpośrednio z rozłącznika izolacyjnego. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Instalacjach wymagających rozłączników izolacyjnych serii 3KF w wielkości 4, np. w szafach sterowniczych i rozdzielczych.
• Systemach zasilania rezerwowego i przełączania sieci (ATS), gdzie konieczne jest zapewnienie ciągłości przewodu neutralnego.
• Modernizacjach istniejących rozdzielnic – jako uzupełnienie funkcji neutralnej/uziemienia w miejscach, gdzie pierwotnie nie była przewidziana.

Wskazówki Montażowe

Montaż wyposażenia dodatkowego 3KF9406-7AA00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Element montuje się w odpowiednim gnieździe rozłącznika 3KF wielkości 4 zgodnie z instrukcją producenta. Przekrój dołączanego przewodu należy dobrać do prądu znamionowego obwodu oraz wymagań normy. Firmowe dokumenty techniczne (karta katalogowa) zawierają szczegółowe dane montażowe – należy je obowiązkowo stosować.

FAQ

• Czy ten zacisk nadaje się do wszystkich rozłączników 3KF? Nie, jest przeznaczony wyłącznie do wielkości 4 (wielkość konstrukcyjna). Przed zakupem należy sprawdzić oznaczenie wielkości swojego rozłącznika.
• Czy mostek jest przewodzący? Czy trzeba go dodatkowo łączyć z szyną? Mostek jest fabrycznie wykonany z materiału przewodzącego i przeznaczony do bezpośredniego połączenia z przewodem neutralnym lub ochronnym. Nie wymaga dodatkowych mostków ani łączówek – wystarczy podłączyć przewód do zacisku.
• Czy można go montować w rozdzielnicy pod napięciem? Nie. Montaż i demontaż wyposażenia dodatkowego wolno wykonywać wyłącznie przy odłączonym napięciu, zgodnie z podstawowymi zasadami bezpieczeństwa elektrycznego.
