Multimetr wielofunkcyjny cyfrowy wartości parametrów sieci DMM-4T | DMM-4T F&F

Opis i Kluczowe Cechy

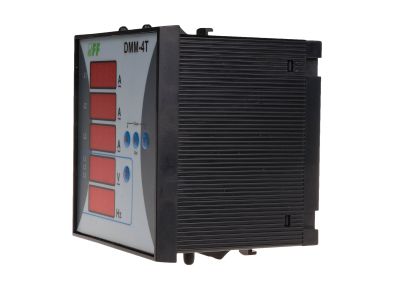

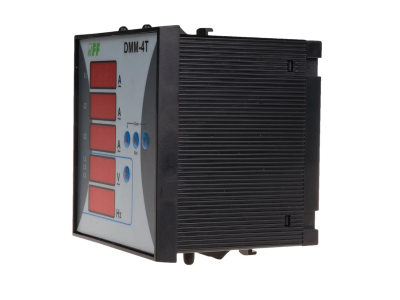

Cyfrowy multimetr wielofunkcyjny DMM-4T przeznaczony do monitorowania parametrów trójfazowej sieci elektrycznej. Urządzenie zasilane napięciem 230 V AC wyświetla na 5×4-cyfrowym wyświetlaczu LED bieżące obciążenie wszystkich trzech faz, wybrane napięcie fazowe lub międzyfazowe (w zakresie 12–400 V AC) oraz częstotliwość (10–100 Hz). Dzięki dokładności 1% i możliwości pomiaru pośredniego z przekładnikami 1÷9000/5 A zapewnia wszechstronność w zastosowaniach przemysłowych i komercyjnych. Montaż na tablicy w otworze 92×92 mm.

• Trójfazowy pomiar prądu i napięcia: jednoczesne monitorowanie obciążeń każdej fazy, napięć fazowych i międzyfazowych oraz częstotliwości – pełny obraz stanu sieci.
• Wyświetlacz LED 5 × 4-cyfrowy (wysokość cyfry 9 mm): czytelne odczyty nawet z większej odległości, ułatwione przeglądanie parametrów.
• Dokładność wskazań 1%: wiarygodne pomiary umożliwiające precyzyjną analizę i diagnostykę sieci.
• Zakres napięcia mierzonego 12–400 V AC: uniwersalne zastosowanie w instalacjach niskiego napięcia, zarówno w sieciach 400 V, jak i niższych.
• Możliwość współpracy z przekładnikami prądowymi 1÷9000/5 A: rozszerzenie zakresu pomiarowego dla odbiorów o dużym poborze prądu.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach, w rozdzielnicach i na tablicach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany i wykonany zgodnie z obowiązującymi normami dla cyfrowych przyrządów pomiarowych, co gwarantuje bezpieczeństwo użytkowania i powtarzalność wyników.

Zastosowanie

Cyfrowy wskaźnik DMM-4T znajduje zastosowanie wszędzie tam, gdzie niezbędny jest stały podgląd parametrów trójfazowej sieci elektrycznej – w rozdzielnicach głównych, tablicach sterowniczych oraz w systemach monitoringu energetycznego.

• Monitorowanie obciążenia faz w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Diagnostyka sieci trójfazowej pod kątem symetrii obciążeń i poziomu napięcia.
• Podgląd częstotliwości oraz napięcia fazowego/międzyfazowego w panelach sterowania maszyn.
• Integracja z systemami BMS/SCADA jako lokalny wskaźnik parametrów sieci.

Wskazówki Montażowe

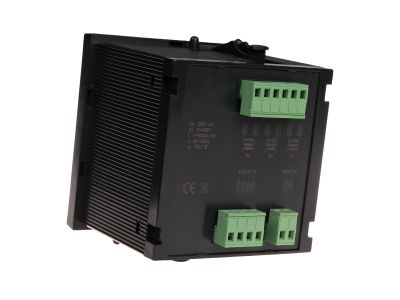

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia zasilania. Multimetr przeznaczony jest do montażu na tablicy w otworze 92×92 mm. Przewody przyłączeniowe o maksymalnym przekroju 1,5 mm² należy podłączyć do zacisków śrubowych z momentem dokręcania 0,4 Nm. Należy stosować przewody o izolacji odpowiedniej do napięcia sieci. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz zabezpieczenia obwodu.

FAQ

• Czy urządzenie mierzy prąd bezpośrednio, czy potrzebuje przekładnika? W wersji pomiaru bezpośredniego maksymalny prąd wynosi 5 A. Dla wyższych prądów należy zastosować zewnętrzny przekładnik prądowy o zakresie 1÷9000/5 A – wtedy pomiar jest pośredni, a odczyt na wyświetlaczu odpowiada wartości pierwotnej.
• Jaki jest stopień ochrony DMM-4T? Urządzenie posiada stopień ochrony IP20, co oznacza, że jest chronione przed ciałami stałymi o średnicy powyżej 12 mm. Przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub obudów.

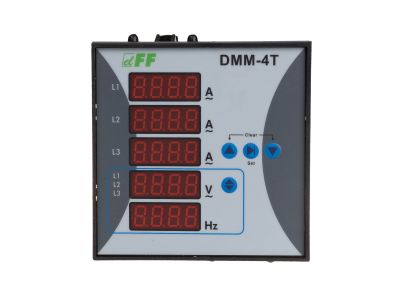

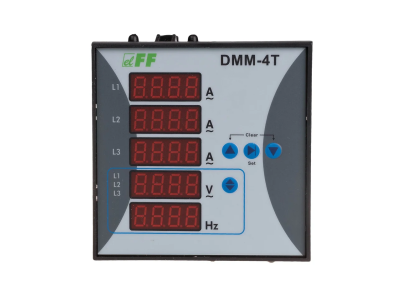

• Jak wybrać wskazywane napięcie – fazowe czy międzyfazowe? Wyboru dokonuje się przyciskiem znajdującym się z prawej strony wyświetlacza. Pozioma linia z lewej strony oznacza fazę dla napięcia fazowego, natomiast dwie poziome linie – napięcie międzyfazowe dla wskazanych faz.
