Multimetr wielofunkcyjny cyfrowy wartości parametrów sieci DMM-1T | DMM-1T F&F

Opis i Kluczowe Cechy

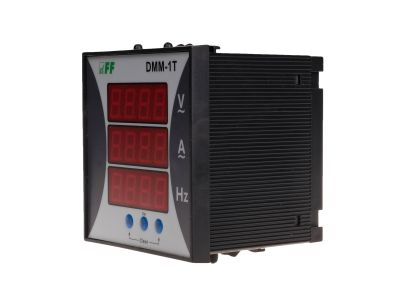

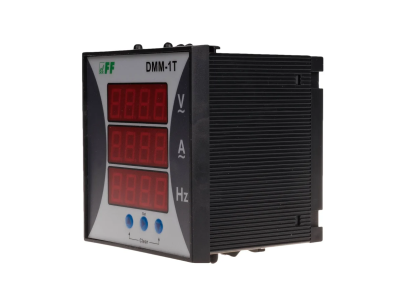

Multimetr wielofunkcyjny cyfrowy DMM-1T to jednofazowy przyrząd przeznaczony do ciągłego monitorowania parametrów sieci elektrycznej. Urządzenie zasilane napięciem 230 V AC wyposażono w czytelny 4-cyfrowy wyświetlacz LED (wysokość cyfry 14 mm) oraz zapewnia dokładność wskazań na poziomie 1%, co pozwala precyzyjnie oceniać stan instalacji. Maksymalny prąd pomiaru bezpośredniego wynosi 5 A, a w układzie z przekładnikiem prądowym zakres pomiarowy można rozszerzyć nawet do 9000/5 A. Multimetr montowany jest w tablicy (otwór 92 × 92 mm) i posiada stopień ochrony IP20, odpowiedni do zastosowań wewnątrz rozdzielnic.

• Dokładność 1%: gwarantuje wiarygodny odczyt parametrów sieci, co ułatwia diagnostykę i optymalizację pracy układu.
• Zakres napięcia mierzonego 12÷400 V AC: umożliwia kontrolę zarówno niskich napięć pomocniczych, jak i standardowych sieci jednofazowych 230 V.
• Zakres częstotliwości 10÷100 Hz: pozwala monitorować sieci o częstotliwości przemysłowej i niestandardowej, np. w generatorach.
• Obsługa przekładników prądowych 1÷9000/5 A: zapewnia elastyczność pomiarów wysokoprądowych przy zachowaniu bezpieczeństwa i niskim poborze mocy (3 VA).

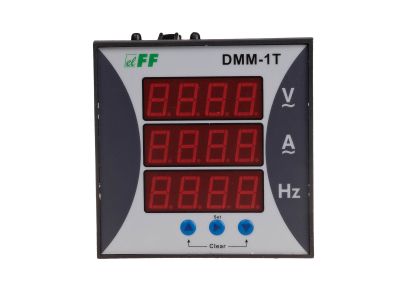

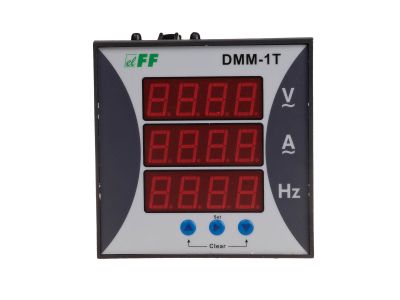

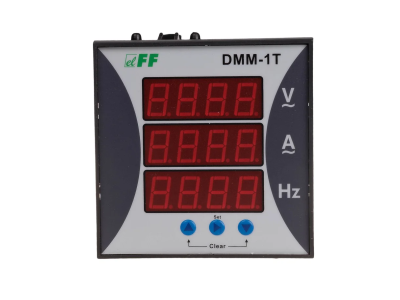

• Wyświetlacz 4-cyfrowy LED: wysoka czytelność nawet w ciemnych pomieszczeniach rozdzielni, wysokość cyfry 14 mm ułatwia odczyt z daleka.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (oznakowanie CE), przeznaczony do stosowania w instalacjach niskiego napięcia. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w zakresie temperatur od -5 do +50°C.

Zastosowanie

Multimetr DMM-1T sprawdza się wszędzie tam, gdzie niezbędny jest stały, dokładny pomiar parametrów jednofazowej sieci elektrycznej. Dzięki kompaktowym wymiarom i prostemu montażowi w tablicy jest uniwersalnym narzędziem dla instalatorów i serwisantów.

• Monitorowanie napięcia i częstotliwości w rozdzielnicach mieszkań, biur i obiektów użyteczności publicznej.
• Kontrola jakości zasilania w systemach automatyki budynkowej – sygnalizacja przekroczeń zakresów.
• Współpraca z układami PLC i sterownikami – odczyt wartości analogowych na panelu operatorskim.
• Pomiar prądu w obwodach jednofazowych z wykorzystaniem zewnętrznych przekładników dla zakresu do 9000/5 A.

Wskazówki Montażowe

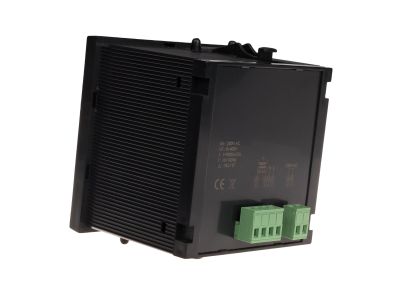

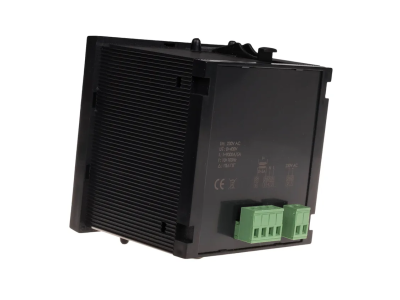

Montaż multimetru DMM-1T oraz wszelkie prace podłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do zabudowy w tablicy – należy przygotować otwór montażowy o wymiarach 92 × 92 mm. Zaciski śrubowe przystosowane są do przewodów o przekroju do 1,5 mm². Moment dokręcający wynosi 0,4 Nm – zaleca się stosowanie dynamometrycznego wkrętaka. Przed włączeniem należy sprawdzić poprawność połączeń oraz zgodność z parametrami sieci.

FAQ

• Czy wyświetlacz multimetru jest podświetlany? Tak, zastosowano 4-cyfrowy wyświetlacz LED (wysokość cyfry 14 mm), który jest doskonale widoczny bez dodatkowego podświetlenia – świeci własnym światłem.
• Jaki stopień ochrony ma DMM-1T? Obudowa zapewnia stopień ochrony IP20 – urządzenie jest chronione przed dostępem do części niebezpiecznych palcem, ale nie jest odporne na wilgoć ani pył. Należy montować je w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Jaki jest maksymalny prąd przy pomiarze bezpośrednim? Dla pomiaru bezpośredniego (bez przekładnika) maksymalny prąd wynosi 5 A. Do pomiaru wyższych wartości wymagany jest zewnętrzny przekładnik prądowy o zakresie 1÷9000/5 A.
