Multimetr panelowy z komunikacją Modbus RTU | DMM-5T F&F

Opis i Kluczowe Cechy

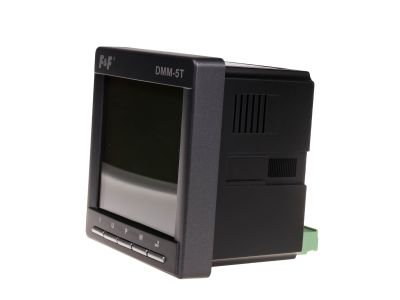

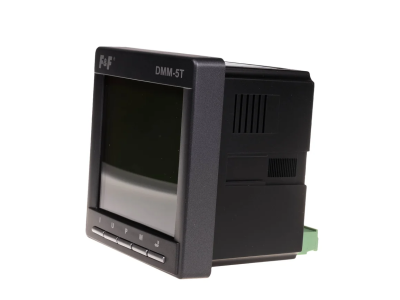

Multimetr panelowy DMM-5T to zaawansowane mikroprocesorowe urządzenie przeznaczone do monitorowania parametrów trójfazowej sieci elektrycznej. Dzięki wbudowanemu interfejsowi RS-485 i protokołowi Modbus RTU umożliwia zdalny odczyt i konfigurację. Mierzy napięcie do 400 V AC (L-N) / 693 V AC (L-L), prąd znamionowy 5 A, częstotliwość 45–55 Hz oraz moc czynną, bierną i pozorną. Wyświetlacz LCD monochromatyczny z czteroprzyciskową klawiaturą ułatwia lokalną obsługę. Wymiary 95×95×85 mm, otwór montażowy 90×90 mm.

• Pomiar napięcia do 400 V AC (L-N) / 693 V AC (L-L): umożliwia dokładne monitorowanie parametrów sieci trójfazowej w standardowych instalacjach niskiego napięcia.
• Prąd znamionowy 5 A (zakres pomiarowy 0,5–120% In): zapewnia precyzyjny pomiar prądów obciążenia w szerokim zakresie – od małych do wysokich wartości, bez ryzyka przeciążenia toru pomiarowego.
• Interfejs RS-485 z protokołem Modbus RTU: pozwala na integrację z systemami automatyki budynkowej (BMS), PLC i programami SCADA – zdalny odczyt i konfiguracja.

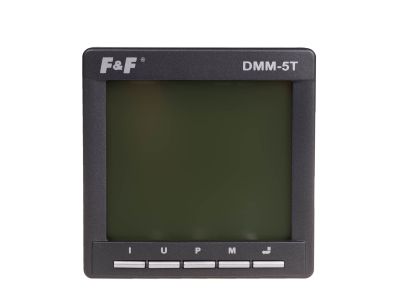

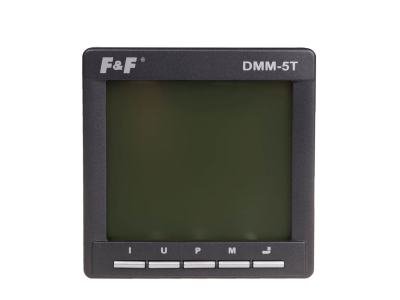

• Wyświetlacz LCD monochromatyczny i diody LED: czytelna prezentacja bieżących pomiarów oraz stanu pracy urządzenia bezpośrednio na panelu.
• Szeroki zakres temperatury pracy -20÷60°C: gwarantuje niezawodne działanie w trudnych warunkach przemysłowych i technicznych.

Zgodność z Normami

Multimetr DMM-5T został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada certyfikację CE. Urządzenie spełnia wymagania norm dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Multimetr panelowy DMM-5T znajduje zastosowanie wszędzie tam, gdzie niezbędny jest ciągły i dokładny pomiar parametrów sieci trójfazowej – zarówno w energetyce zawodowej, jak i w automatyce przemysłowej.

• Monitorowanie napięć, prądów i mocy w rozdzielniach głównych i podrozdzielniach
• Sterowanie i optymalizacja zużycia energii w systemach BMS (Building Management Systems)
• Pomiar energii pobieranej i oddawanej do sieci (czterokwadrantowy) w instalacjach z OZE
• Integracja z systemami SCADA i PLC w procesach przemysłowych poprzez Modbus RTU

Wskazówki Montażowe

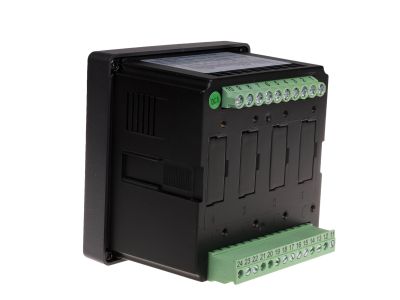

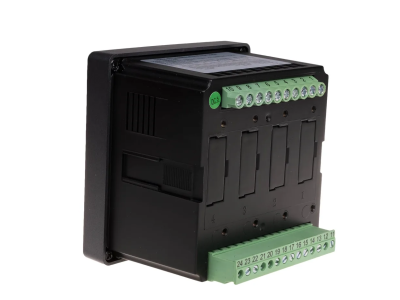

Montaż oraz podłączenie multimetru DMM-5T może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w tablicy rozdzielczej – wymagany otwór montażowy 90×90 mm. Przyłącze wykonuje się za pomocą zacisków śrubowych (przekrój przewodu max. 1,5 mm²) z momentem dokręcającym 0,4 Nm. Kable należy prowadzić zgodnie z zasadami EMC, aby uniknąć zakłóceń komunikacji RS-485. Prąd znamionowy przekładników prądowych (zewnętrznych) należy dobrać do prądu obciążenia.

FAQ

• Czy wyświetlacz multimetru ma podświetlenie? W specyfikacji technicznej nie podano informacji o podświetleniu. Wyświetlacz jest monochromatyczny LCD – szczegóły dotyczące podświetlenia należy sprawdzić w dokumentacji producenta.
• Jaki jest stopień ochrony urządzenia? Multimetr DMM-5T posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi o średnicy ≥12,5 mm. Montaż wyłącznie w suchych pomieszczeniach, w obudowie rozdzielnicy.
• Jaki protokół komunikacyjny jest obsługiwany? Urządzenie komunikuje się przez interfejs RS-485 z protokołem Modbus RTU. Szybkość transmisji można ustawić w zakresie 2400–38400 bps.
