Multimetr panelowy z komunikacją Modbus RTU | DMM-5T-2 F&F

Opis i Kluczowe Cechy

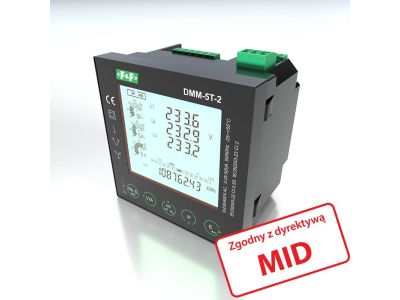

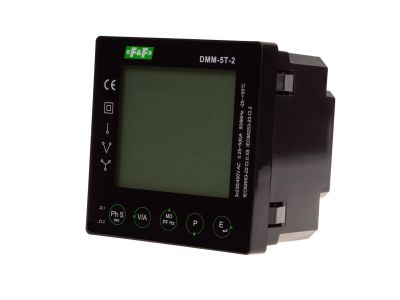

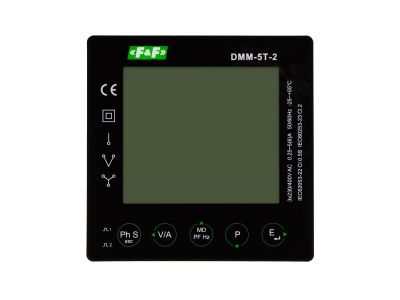

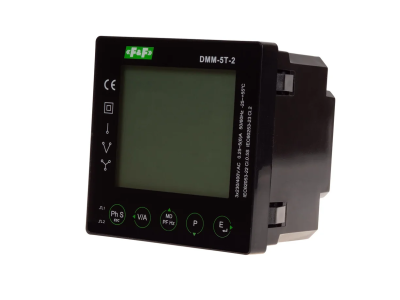

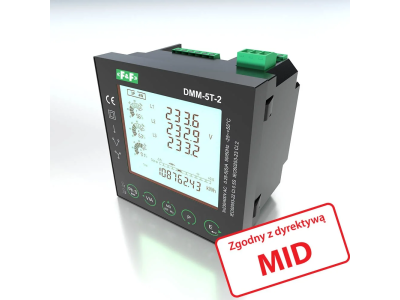

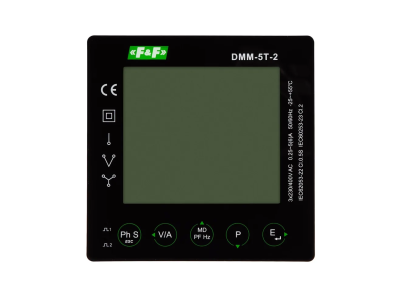

Multimetr panelowy DMM-5T-2 (96 x 96 x 62 mm) to zaawansowane urządzenie przeznaczone do precyzyjnego monitorowania parametrów sieci elektrycznej w układach jednofazowych i trójfazowych. Wyposażony w interfejs Modbus RTU umożliwia zdalny odczyt danych oraz integrację z systemami SCADA. Przeznaczony do montażu w panelu o grubości 1–5 mm, z otworem montażowym 92 x 92 mm. Stopień ochrony IP54 od frontu zapewnia odporność na kurz i bryzgi wody.

• Uniwersalny pomiar sieci 1P2W/3P3W/3P4W: Monitoruje parametry w układach jednofazowych dwuprzewodowych, trójfazowych trzyprzewodowych i czteroprzewodowych.
• Precyzyjny pomiar napięcia 58–480 V AC: Zakres fazowy 58–276 V i międzyfazowy 100–480 V z dokładnością 0,2%.
• Pomiar prądu z przekładnikami 0,25–5 (6) A: Rzeczywisty pomiar prądu zależny od wielkości przekładników, z przeciążalnością 120% In.
• Komunikacja Modbus RTU (RS-485): Prędkość transmisji 2400–38400 bps, możliwość zdalnego monitorowania mierzonych wartości.
• Analiza harmonicznych i kierunku energii: Wykrywanie harmonicznych napięcia i prądu (2–63 harmoniczna) oraz kierunku przepływu energii.

Zgodność z Normami

Multimetrpanelowy DMM-5T-2 spełnia wymagania norm europejskich dotyczących urządzeń pomiarowych i posiada oznaczenie CE. Obudowa o klasie palności UL94-V0 zapewnia odporność na zapłon. Produkt przeznaczony do instalacji zgodnych z normami IEC 62053-22 (klasa 0,5S) i IEC 61010.

Zastosowanie

Urządzenie znajduje zastosowanie w systemach monitorowania sieci elektrycznych, rozdzielniach przemysłowych, szafach sterowniczych oraz instalacjach, gdzie wymagany jest ciągły monitoring parametrów sieci.

• Dokładny pomiar mocy czynnej, biernej i pozornej w sieciach elektroenergetycznych.
• Monitorowanie jakości energii – analiza harmonicznych napięcia i prądu.
• Integracja z systemami nadrzędnymi poprzez Modbus RTU – zdalny odczyt i sterowanie.
• Pomiar energii elektrycznej z klasą dokładności 0,5S (IEC62053-22).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie montować w otworze 92 x 92 mm, zabezpieczając panel o grubości 1–5 mm. Po zamontowaniu podłączyć przewody zasilające i sygnałowe zgodnie z oznaczeniami na obudowie. Przed uruchomieniem sprawdzić poprawność połączeń i zgodność parametrów sieci z zakresami pomiarowymi multimetru.

FAQ

• Czy multimetr wymaga zewnętrznych przekładników prądowych? Tak, do pomiaru prądu wymagane są zewnętrzne przekładniki prądowe o zakresie 0,25–5 (6) A. Rzeczywista wartość mierzonego prądu zależy od wielkości zastosowanych przekładników.
• Jaka jest maksymalna częstotliwość pomiarowa? Urządzenie mierzy częstotliwość w zakresie 45–55 Hz z dokładnością 0,2%.
• Czy multimetr może pracować w warunkach wilgotnych? Stopień ochrony IP54 od frontu chroni przed kurzem i bryzgami wody, jednak wilgotność względna nie powinna przekraczać 95% (bez kondensacji pary).
