Konwerter sygnałów, 3-drożny wł.: 0-10V, 0/4-20mA wyj.: 0-10V, 0/4-20mA | 3RS7005-1FE00 Siemens

Alternatywny kod produktu: 3RS70051FE00

Opis i Kluczowe Cechy

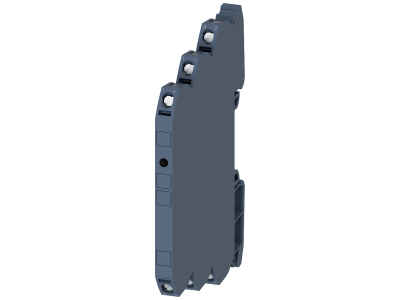

Konwerter sygnałów Siemens SIRIUS 3RS7005-1FE00 to urządzenie dedykowane do separacji elektrycznej oraz regulowanej konwersji standardowych sygnałów analogowych pomiędzy układem sterowania a czujnikami / elementami wykonawczymi. Obsługuje wejście 0-10 V oraz 0/4-20 mA, a na wyjściu oferuje te same zakresy, co zapewnia elastyczność w dopasowaniu do różnych interfejsów. Dzięki wąskiej, kompaktowej konstrukcji konwerter zajmuje minimalną ilość miejsca na szynie montażowej, co jest szczególnie istotne w płaskich skrzynkach rozdzielczych i szafach sterowniczych z ograniczonymi odstępami między rzędami.

• Separacja elektryczna: eliminuje wzajemne zakłócenia między kanałami analogowymi, zwiększając niezawodność transmisji sygnału w instalacjach przemysłowych
• Regulowana konwersja sygnału: umożliwia precyzyjne dopasowanie wartości analogowej do wymagań odbiornika (PLC, przetwornik, rejestrator)
• Szeroki zakres sygnałów: obsługa 0–10 V oraz 0/4–20 mA na wejściu i wyjściu pozwala na pracę z większością standardowych czujników i siłowników
• Kompaktowa obudowa: oszczędza miejsce w szafie sterowniczej, ułatwia upakowanie w małych rozdzielnicach
• Nowoczesny design w kolorze szarym tytanowym: spójny wygląd z innymi urządzeniami Siemens, co podnosi estetykę szafy sterowniczej

Zgodność z Normami

Konwerter sygnałów Siemens 3RS7005-1FE00 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Urządzenie zostało zaprojektowane zgodnie z standardami bezpieczeństwa i kompatybilności elektromagnetycznej typowymi dla aparatury sterowniczej. W razie potrzeby szczegółowe informacje o spełnianych normach można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Konwerter sygnałów 3RS7005-1FE00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna oraz dopasowanie poziomów sygnałów analogowych między różnymi urządzeniami automatyki.

• Przetwarzanie sygnałów z czujników przemysłowych (temperatura, ciśnienie, poziom) do standardowych wejść PLC
• Separacja szyn sygnałowych w instalacjach z długimi przewodami – eliminacja pętli mas i zakłóceń
• Dopasowanie sygnałów z wyjść regulatorów do wejść siłowników (np. zawory proporcjonalne, przetwornice częstotliwości)
• Wdrażanie w automatyce budynkowej (BMS) do komunikacji z czujnikami HVAC

Wskazówki Montażowe

Montaż konwertera sygnałów powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz wszystkie obwody sygnałowe. Podłączaj przewody zgodnie ze schematem dołączonym do urządzenia, stosując odpowiedni moment dokręcania zacisków (zgodny z dokumentacją producenta). Przekrój przewodów dobieraj do maksymalnego prądu obwodu sygnałowego – w przypadku torów prądowych 4–20 mA wystarczające są przewody o przekroju 0,5–1,5 mm² dla typowych odległości.

FAQ

• Czy konwerter zapewnia separację galwaniczną między wejściem a wyjściem? Tak, urządzenie 3RS7005-1FE00 wyposażono w separację elektryczną, która zapobiega wzajemnym zakłóceniom pomiędzy kanałami analogowymi oraz chroni elementy sterownika przed przepięciami.
• Jakie zakresy sygnałów obsługuje konwerter? Na wejściu przyjmuje sygnały 0–10 V oraz 0/4–20 mA, a na wyjściu generuje te same zakresy – wybór dokonywany jest za pomocą odpowiednich zacisków lub przełączników (szczegóły w instrukcji).
• Czy do uzyskania sygnału 0–10 V z pętli 4–20 mA konieczne jest zewnętrzne zasilanie? Konwerter wymaga zewnętrznego napięcia zasilania – jego parametry (np. 24 V DC) należy sprawdzić w karcie katalogowej lub na tabliczce znamionowej urządzenia. Dostępne są warianty pasywne (bez zasilania) oraz aktywne (z zasilaniem). Dla modelu 3RS7005-1FE00 zaleca się konsultację z dokumentacją techniczną.
