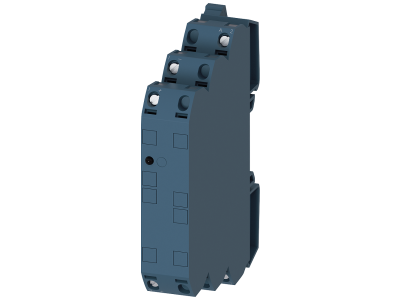

Konwerter sygnałów UC 24-240V, 3-drożny wł.: 0-10V, 0/4-20mA wyj.: 0-50/100Hz/1/10kHz | 3RS7005-1KW00 Siemens

Alternatywny kod produktu: 3RS70051KW00

Opis i Kluczowe Cechy

Konwerter sygnałów Siemens 3RS7005-1KW00 z serii SIRIUS 3RS70 to zaawansowane urządzenie do separacji elektrycznej i regulowanej konwersji standardowych sygnałów analogowych. Dzięki uniwersalnemu napięciu zasilania UC 24-240 V AC/DC może być stosowane w różnych instalacjach bez konieczności doboru osobnego źródła. Kompaktowa, wąska obudowa w kolorze szarym tytanowym oszczędza miejsce na szynie montażowej, ułatwiając zabudowę w płaskich rozdzielnicach i szafach sterowniczych.

• Uniwersalne napięcie zasilania UC 24-240 V AC/DC: Eliminuje konieczność stosowania dedykowanego zasilacza – jeden model pasuje do różnych systemów sterowania, upraszczając projektowanie i magazynowanie.
• 3-drożna regulacja wyjścia (0-50/100 Hz / 1/10 kHz): Pozwala precyzyjnie dopasować sygnał wyjściowy do wymagań odbiornika, zwiększając elastyczność aplikacji.
• Wejście analogowe 0-10 V oraz 0/4-20 mA: Obsługuje najpopularniejsze standardy sygnałów czujników i elementów wykonawczych, co gwarantuje szeroką kompatybilność.
• Separacja elektryczna między obwodami: Zapobiega wzajemnym zakłóceniom kanałów analogowych, zapewniając stabilność i dokładność pomiarów oraz sygnałów sterujących.
• Wąska, kompaktowa konstrukcja: Montaż na szynie TH35 – idealna oszczędność miejsca w rozdzielnicach z małymi odstępami między rzędami.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dzięki temu nadaje się do instalacji w profesjonalnych systemach automatyki przemysłowej i budynkowej.

Zastosowanie

Konwerter sygnałów 3RS7005-1KW00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest izolacja galwaniczna oraz konwersja sygnałów pomiędzy różnymi standardami. Sprawdzi się w systemach sterowania, monitoringu i automatyki.

• Przetwarzanie sygnałów z czujników temperatury, ciśnienia lub poziomu na sygnał częstotliwościowy dla przetworników lub PLC.
• Separacja i konwersja sygnałów w pętlach prądowych 4-20 mA do sterowania falownikami lub zaworami proporcjonalnymi.
• Dopasowanie sygnału 0-10 V z regulatorów PID do wejść częstotliwościowych napędów elektrycznych.
• Stosowanie w rozdzielnicach sterowniczych maszyn, linii produkcyjnych oraz w automatyce budynkowej (HVAC, oświetlenie).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Konwerter przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta. Momenty dokręcania zacisków muszą być zgodne z wartościami podanymi w instrukcji urządzenia. Należy zapewnić odpowiednią wentylację i unikać montażu w pobliżu źródeł ciepła.

FAQ

• Jakie napięcie zasilania jest wymagane dla konwertera 3RS7005-1KW00? Urządzenie pracuje z uniwersalnym napięciem UC 24-240 V AC/DC, co pozwala na podłączenie do szerokiego zakresu sieci bez konieczności stosowania dodatkowych przetwornic.
• Czy konwerter zapewnia separację galwaniczną? Tak – separacja elektryczna między obwodami wejściowym, wyjściowym i zasilania zapobiega zakłóceniom i chroni podłączone urządzenia.
• Jakie sygnały wejściowe obsługuje to urządzenie? Akceptuje standardowe sygnały analogowe: 0-10 V oraz 0/4-20 mA, co umożliwia współpracę z większością czujników i przetworników dostępnych na rynku.
