Konwerter sygnałów UC 24-240V, 3-drożny wł.: 0-10V, 0/4-20mA wyj.: 0-10V, 0/4-20mA | 3RS7005-2FW00 Siemens

Alternatywny kod produktu: 3RS70052FW00

Opis i Kluczowe Cechy

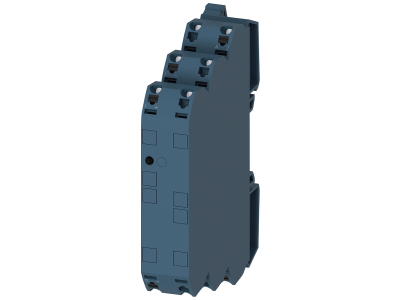

Konwerter sygnałów analogowych Siemens z serii SIRIUS 3RS70, oznaczony symbolem 3RS7005-2FW00, przeznaczony jest do separacji elektrycznej i regulowanej konwersji standardowych sygnałów analogowych. Urządzenie zasilane jest uniwersalnym napięciem 24-240 V AC/DC, co eliminuje konieczność doboru wersji napięciowej. Zarówno wejście, jak i wyjście mogą pracować w trzech zakresach: 0-10 V, 0-20 mA lub 4-20 mA, zapewniając elastyczność w integracji z czujnikami i elementami wykonawczymi. Dzięki wąskiej, kompaktowej obudowie konwerter oszczędza miejsce na szynie montażowej, szczególnie w płaskich rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni.

• Uniwersalne napięcie zasilania 24-240 V AC/DC: Praca w różnych instalacjach bez ryzyka uszkodzenia – jeden model do zasilania zarówno prądem stałym, jak i przemiennym w szerokim zakresie.
• Wejście analogowe 0-10 V, 0-20 mA, 4-20 mA: Możliwość podłączenia standardowych czujników i przetworników bez dodatkowych konwerterów – elastyczność w doborze źródła sygnału.
• Wyjście analogowe 0-10 V, 0-20 mA, 4-20 mA: Dopasowanie do typowych wejść sterowników PLC, rejestratorów i elementów wykonawczych – łatwa integracja z istniejącą instalacją.
• Separacja galwaniczna między wejściem, wyjściem i zasilaniem: Eliminacja pętli mas i wzajemnych zakłóceń – poprawa dokładności pomiarów i bezpieczeństwa układu sterowania.
• Kompaktowa konstrukcja (wąska obudowa): Oszczędność miejsca na szynie TH35, zwłaszcza w płytkich rozdzielnicach – więcej przestrzeni na pozostałą aparaturę.

Zgodność z Normami

Konwerter sygnałów został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza oznakowanie CE. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Brak podania konkretnych numerów norm – zalecamy zapoznanie się z dokumentacją techniczną producenta.

Zastosowanie

Konwerter sygnałów 3RS7005-2FW00 sprawdza się wszędzie tam, gdzie wymagana jest separacja galwaniczna oraz konwersja między standardowymi sygnałami analogowymi. Znajdzie zastosowanie w systemach automatyki przemysłowej i budynkowej.

• Przetwarzanie sygnałów z czujników temperatury, ciśnienia, przepływu na standardowe wyjścia 0-10 V lub 4-20 mA dla sterowników PLC.
• Separacja i konwersja sygnałów w pętlach prądowych między różnymi urządzeniami – zapobieganie zakłóceniom i pętlom mas.
• Komunikacja między układami sterowania a elementami wykonawczymi (zawory, napędy) w szafach sterowniczych i rozdzielnicach.
• Wykorzystanie w automatyce budynkowej (HVAC, sterowanie oświetleniem) do adaptacji sygnałów z czujników do standardów wejściowych central sterujących.

Wskazówki Montażowe

Montaż konwertera może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w suchych pomieszczeniach wewnątrz rozdzielnic. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła energii. Przekrój przewodów sygnałowych i zasilających dobierz zgodnie z prądem obciążenia i odległością – szczegółowe parametry znajdują się w dokumentacji producenta. Moment dokręcania zacisków stosuj zgodnie z instrukcją dołączoną do urządzenia.

FAQ

• Jakie napięcie zasilania jest wymagane dla konwertera 3RS7005-2FW00? Urządzenie pracuje przy napięciu uniwersalnym 24-240 V AC/DC, co oznacza, że może być zasilane zarówno napięciem stałym, jak i przemiennym w całym tym zakresie bez konieczności przełączania.
• Czy konwerter zapewnia separację galwaniczną między obwodami? Tak, konstrukcja zapewnia separację galwaniczną między wejściem, wyjściem i zasilaniem. Eliminuje to zakłócenia spowodowane pętlami mas oraz zwiększa bezpieczeństwo i dokładność sygnału.
• Czy mogę podłączyć czujnik 4-20 mA i uzyskać na wyjściu sygnał 0-10 V? Tak, konwerter umożliwia konwersję między standardami. Wejście może być skonfigurowane dla 0-10 V, 0-20 mA lub 4-20 mA, a wyjście analogicznie – możesz dowolnie dobierać zakresy wejściowe i wyjściowe w zależności od potrzeb aplikacji.
