Mufa żywiczna rozgałęźna z zaciskiem pierścieniowym Y5 EG/SCK 185‑240MM2 | 427313 Cellpack

Opis i Kluczowe Cechy

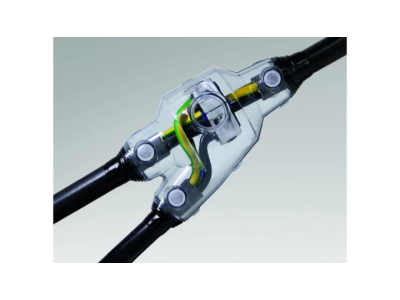

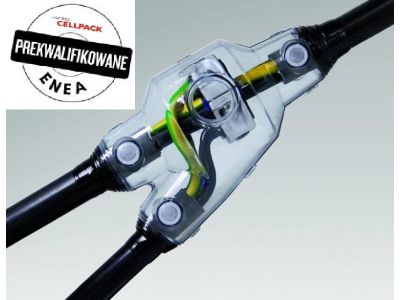

Mufa żywiczna rozgałęźna Y5 EG/SCK 185-240 mm² z zaciskiem pierścieniowym to trwałe rozwiązanie do wykonywania odgałęzień w kablach niskiego napięcia o izolacji wytłaczanej. Przeznaczona do kabli typu Y(A)KY, Y(A)KXS, N(A)YY, N(A)Y2Y o przekrojach głównych 185–240 mm² i odgałęźnych do 70 mm². Kompaktowa konstrukcja z widocznym obszarem połączenia przed zalaniem żywicą zapewnia szybki i precyzyjny montaż, a odporna na czynniki zewnętrzne obudowa chroni połączenie przed wilgocią, promieniowaniem UV i chemikaliami.

• Przeznaczenie do dużych przekrojów: Obsługuje kable główne 185–240 mm² i odgałęźne do 70 mm² – idealna do instalacji energetycznych i przemysłowych.
• 4 przewody w mufie: Umożliwia wykonanie rozgałęzienia z jednym przewodem głównym i trzema odgałęzieniami.
• Wodoszczelność i odporność na UV: Zapewnia długotrwałą ochronę połączenia w trudnych warunkach zewnętrznych i gruntowych.
• Szybki montaż z widocznym obszarem połączenia: Kompaktowe wymiary i duży otwór do zalewania żywicą skracają czas instalacji, a widoczny obszar połączenia minimalizuje ryzyko błędów.
• Odporność chemiczna i mechaniczna: Skorupa z tworzywa odpornego na alkalia gruntowe, promieniowanie UV i wstrząsy zapewnia stabilność połączenia przez cały okres eksploatacji.

Zgodność z Normami

Mufa spełnia wymagania norm europejskich dla osprzętu kablowego niskiego napięcia oraz posiada certyfikację zgodną z dyrektywami UE. Przechodzi testy wodoszczelności, wytrzymałości mechanicznej i odporności na czynniki środowiskowe, co potwierdza jej przydatność do stosowania w instalacjach energetycznych i przemysłowych.

Zastosowanie

Mufa żywiczna Y5 EG/SCK 185-240 mm² przeznaczona jest do wykonywania trwałych i bezpiecznych odgałęzień w kablach energetycznych w instalacjach niskiego napięcia. Stosowana zarówno w energetyce, jak i przemyśle, gdzie wymagana jest wysoka niezawodność połączeń.

• Wykonywanie rozgałęzień w liniach kablowych w energetyce zawodowej i przemysłowej.
• Instalacje w trudnych warunkach środowiskowych – zewnętrznych, gruntowych lub przemysłowych.
• Modernizacja i naprawa istniejących instalacji kablowych o dużych przekrojach.
• Stosowanie w systemach wymagających odporności na chemikalia, wilgoć i promieniowanie UV.

Wskazówki Montażowe

Montaż mufy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia i zabezpieczeniu miejsca pracy. Przed montażem należy odsłonić izolację kabla zgodnie z wymiarami podanymi w dokumentacji, umieścić mufę na kablu głównym, połączyć przewody zaciskiem pierścieniowym, a następnie zalać żywicą epoksydową przez duży otwór w obudowie. Po zalaniu żywica utwardza się w kilkadziesiąt minut, umożliwiając natychmiastowe podanie napięcia. Należy przestrzegać zalecanych momentów dokręcania zacisków i jakości połączeń.

FAQ

• Czy mufa Y5 EG/SCK 185-240 mm² jest zatwierdzona do stosowania w kopalniach? Zgodnie z dostępnymi danymi, mufa nie posiada zatwierdzenia do sektora górniczego.
• Jakie rodzaje kabli można połączyć tą mufą? Mufa przeznaczona jest do kabli o izolacji wytłaczanej: Y(A)KY, Y(A)KXS, N(A)YY, N(A)Y2Y o określonych średnicach i przekrojach.
• Czy po zalaniu żywicą można od razu podać napięcie? Tak, producent deklaruje możliwość podania napięcia natychmiast po utwardzeniu żywicy, co znacznie skraca czas oczekiwania na uruchomienie instalacji.
