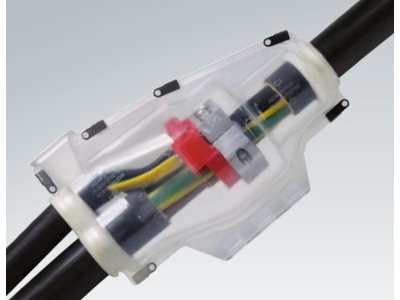

Mufa żywiczna rozgałęźna równoległa H5-SYS EG 95-150mm2, z zaciskiem przebijaj. izolację (H5-35) | 450437 Cellpack

Opis i Kluczowe Cechy

Mufa żywiczna rozgałęźna równoległa H5-SYS EG to zaawansowane rozwiązanie technologiczne od renomowanego producenta Cellpack, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Produkt dedykowany jest do kabli nieopancerzonych o izolacji wytłaczanej, umożliwiając bezpieczne i trwałe odgałęzianie przewodów o przekroju znamionowym od 95 mm² do 150 mm². Dzięki zastosowaniu wysokiej jakości żywicy poliuretanowej PUR EG, która charakteryzuje się wyjątkową odpornością na hydrolizę, mufa gwarantuje długowieczność połączenia nawet w trudnych warunkach środowiskowych.

• Zacisk przebijający izolację (H5-35): Specjalna geometria kontaktu pozwala na wykonanie odgałęzienia bez konieczności zdejmowania izolacji z żył głównych, co znacząco skraca czas pracy.
• Wysoka wytrzymałość mechaniczna: Przezroczysta, odporna na uderzenia forma plastikowa chroni wnętrze przed uszkodzeniami fizycznymi oraz pozwala na wizualną kontrolę procesu zalewania.
• Odporność chemiczna i UV: Materiały użyte do produkcji są odporne na działanie chemikaliów, berylowców oraz promieniowanie ultrafioletowe, co zapewnia stabilność parametrów przez lata.
• Uniwersalność materiałowa: Złączka rozgałęźna jest w pełni kompatybilna zarówno z przewodami miedzianymi (Cu), jak i aluminiowymi (Al).
• Bezpieczeństwo montażu: Konstrukcja umożliwia montaż oraz pracę pod napięciem, co jest kluczowe przy modernizacji czynnych sieci elektroenergetycznych.

Zgodność z Normami

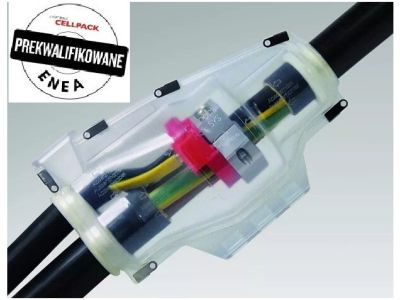

Produkt spełnia rygorystyczne wymagania branżowe, co potwierdza jego niezawodność w profesjonalnych zastosowaniach. Mufa posiada prekwalifikację i certyfikację Enea, co czyni ją dopuszczoną do stosowania w infrastrukturze kluczowych operatorów systemów dystrybucyjnych. Wysoka wartość izolacji elektrycznej oraz stabilizacja przed czynnikami zewnętrznymi są zgodne z europejskimi standardami bezpieczeństwa dla osprzętu kablowego niskiego napięcia.

Zastosowanie

Mufa H5-SYS EG znajduje szerokie zastosowanie w budownictwie przemysłowym, energetyce zawodowej oraz infrastrukturze miejskiej. Jest idealna do odgałęziania kabli z izolacją z PVC, PE oraz VPE, takich jak popularne kable typu N(A)YY czy GN-CLN. Dzięki możliwości zalewania pod kątem 45° oraz w położeniu promieniowym 45°, system ten sprawdza się w ciasnych przestrzeniach montażowych, wykopach oraz kanałach kablowych. Produkt jest gotowy do natychmiastowego działania bezpośrednio po montażu i zalaniu żywicą.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem szybkości i bezpieczeństwa. Przed przystąpieniem do prac należy oczyścić kable za pomocą dołączonego środka UNIVERSAL CLEANER 121, co zapewni optymalną adhezję żywicy. Duży otwór wlewowy w formie plastikowej ułatwia precyzyjne wprowadzanie żywicy PUR EG. Należy zwrócić uwagę na prawidłowe osadzenie zacisku przebijającego izolację w widocznym obszarze roboczym. Okres przydatności żywicy do użycia wynosi 40 miesięcy, co pozwala na długie magazynowanie komponentów zestawu.

FAQ

• Czy mufa może być stosowana w ziemi? Tak, dzięki odporności na hydrolizę oraz wysokiej wytrzymałości mechanicznej, mufa jest idealna do bezpośredniego układania w ziemi.
• Czy zestaw zawiera wszystkie niezbędne elementy? Tak, zestaw zawiera formę, żywicę, zacisk przebijający izolację oraz środek czyszczący UNIVERSAL CLEANER 121.
• Czy można montować mufę na kablach aluminiowych? Tak, dołączona złączka rozgałęźna jest przystosowana do łączenia przewodów miedzianych i aluminiowych.
• Jaki jest czas przydatności żywicy? Żywica PUR EG zachowuje swoje właściwości przez 40 miesięcy od daty produkcji, pod warunkiem odpowiedniego przechowywania.
