Mufa żywiczna przelotowe, typ M...UG, M2.5B UG | 124347 Cellpack

Opis i Kluczowe Cechy

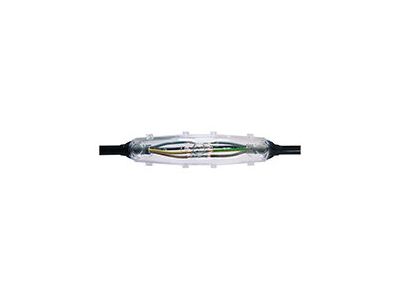

Mufa żywiczna przelotowa typu M2.5B UG (symbol 124347) przeznaczona do łączenia kabli 3-żyłowych nieekranowanych o izolacji polimerowej. Konstrukcja oparta na zalewie żywicznej zapewnia szczelną i mechaniczną ochronę połączenia, co przekłada się na trwałość instalacji w trudnych warunkach. Mufa jest łatwa w montażu – nie wymaga specjalistycznego oprzyrządowania.

• Przeznaczenie do kabli 3-żyłowych nieekranowanych: idealna do szybkiego i pewnego łączenia przewodów w instalacjach niskiego napięcia bez ekranowania.
• Izolacja polimerowa kabla: kompatybilna z powszechnie stosowanymi typami izolacji (PVC, PE itp.) – elastyczność doboru kabla.
• Technologia zalewy żywicznej: po utwardzeniu tworzy szczelną barierę przed wilgocią i zanieczyszczeniami, zwiększając niezawodność połączenia.
• Konstrukcja przelotowa: umożliwia prowadzenie kabli w linii prostej, co upraszcza trasowanie i oszczędza miejsce w puszkach lub studzienkach.
• Prosty montaż bez narzędzi: wystarczy przygotować końcówki kabli i zalać odpowiednią żywicą – skraca czas prac instalacyjnych.

Zgodność z Normami

Mufa spełnia wymagania europejskich norm branżowych dla osprzętu kablowego. Posiada znak CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zakres stosowania obejmuje instalacje niskiego napięcia w budynkach i infrastrukturze zewnętrznej.

Zastosowanie

Mufa żywiczna przelotowa M2.5B UG znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i szczelne połączenie trzech żył kabli nieekranowanych. Szczególnie polecana do:

• Łączenia kabli zasilających w rozdzielnicach i puszkach przyłączeniowych w obiektach przemysłowych i użyteczności publicznej.
• Wykonywania odgałęzień w instalacjach oświetlenia zewnętrznego (ogrody, parkingi, iluminacje).
• Reparacji i przedłużania kabli w trudno dostępnych miejscach (studzienki kablowe, koryta instalacyjne).
• Montażu w strefach narażonych na wilgoć (piwnice, tunele kablowe) dzięki szczelności zalewy żywicznej.

Wskazówki Montażowe

Montaż mufy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od kabla. Należy ściśle przestrzegać instrukcji producenta dotyczącej przygotowania końcówek kabli (usunięcie izolacji na odpowiednią długość) oraz mieszania i wylewania żywicy. Przekrój żył kabla musi być zgodny z zakresem podanym w dokumentacji technicznej mufy. Po zalaniu zachować czas utwardzania określony przez producenta żywicy przed przyłożeniem napięcia.

FAQ

• Do jakich kabli nadaje się mufa M2.5B UG? Mufa jest przeznaczona do kabli 3-żyłowych nieekranowanych z izolacją polimerową (np. YKY, YDY). Nie stosować do kabli zbrojonych lub ekranowanych.
• Czy mufa wymaga użycia dodatkowej żywicy? Tak, mufa jest przeznaczona do zalania żywicą (np. poliuretanową lub epoksydową). Żywica nie wchodzi w skład zestawu – należy dokupić odpowiedni produkt zalewowy.
• Jaki stopień ochrony uzyskuje się po zalaniu? Prawidłowo wykonane zalanie żywicą zapewnia szczelność co najmniej IP68 – mufa może być stosowana w wilgotnych warunkach oraz bezpośrednio w ziemi (w studzienkach).
