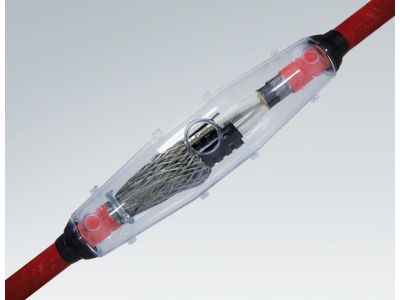

Mufa żywiczna przelotowa, typ M4 MS6 UG 3,6/6kV | 124485 Cellpack

Opis i Kluczowe Cechy

Mufa żywiczna przelotowa typu M4 MS6 UG (symbol 124485) przeznaczona jest do łączenia kabli 3-żyłowych nieekranowanych opancerzonych o izolacji polimerowej. Przystosowana do pracy w sieciach średniego napięcia 3,6/6 kV – zapewnia solidne połączenie w aplikacjach wymagających podwyższonej wytrzymałości elektrycznej i mechanicznej. Konstrukcja oparta na wypełnieniu żywicznym gwarantuje szczelność i stabilność izolacji w warunkach eksploatacyjnych.

• Napięcie znamionowe 3,6/6 kV: umożliwia bezpieczne stosowanie w sieciach średniego napięcia, typowych dla przemysłowych i energetycznych linii kablowych.
• Przeznaczenie do kabli 3-żyłowych nieekranowanych opancerzonych: idealnie dopasowana do kabli z pancerzem stalowym i izolacją polimerową, co zapewnia wytrzymałość mechaniczną i ochronę przed uszkodzeniami.
• Wypełnienie żywiczne: tworzy trwałą, wodoodporną i odporną na starzenie barierę izolacyjną – chroni połączenie przed wilgocią i środowiskiem gruntowym.
• Przelotowa konstrukcja: umożliwia montaż w linii prostej, bez konieczności stosowania dodatkowych elementów rozgałęźnych – oszczędza miejsce i skraca czas instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących muf kablowych średniego napięcia oraz posiada oznaczenie CE. Przeznaczony do pracy zgodnej z krajowymi przepisami instalacyjnymi w zakresie sieci energetycznych do 6 kV. Szczegółowe dane normatywne znajdują się w dokumentacji producenta.

Zastosowanie

Mufa M4 MS6 UG znajduje zastosowanie w sieciach energetycznych średniego napięcia, gdzie wymagane jest trwałe i szczelne połączenie kabli opancerzonych. Sprawdza się szczególnie w instalacjach ziemnych i napowietrznych liniach kablowych.

• Łączenie odcinków kabli 3-żyłowych nieekranowanych opancerzonych w sieciach rozdzielczych i przesyłowych 3,6/6 kV.
• Instalacje w kanałach kablowych i bezpośrednio w gruncie – dzięki żywicznemu wypełnieniu mufa jest odporna na wilgoć i obciążenia mechaniczne.
• Przyłączanie stacji transformatorowych oraz rozdzielnic średniego napięcia w obiektach przemysłowych.
• Remonty i modernizacje linii kablowych – przelotowa konstrukcja ułatwia szybkie przywrócenie ciągłości zasilania.

Wskazówki Montażowe

Montaż mufy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami do prac przy sieciach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Należy ściśle przestrzegać instrukcji producenta dotyczącej przygotowania żył, mieszania i wylewania żywicy oraz czasu jej utwardzania. Dopuszczalny przekrój i rodzaj kabla musi być zgodny z katalogiem producenta mufy. Podczas montażu stosować środki ochrony osobistej (rękawice izolacyjne, okulary). Po wykonaniu połączenia zaleca się próbę napięciową zgodnie z normami instalacyjnymi.

FAQ

• Czy mufa M4 MS6 UG nadaje się do kabli ekranowanych? Mufa jest przeznaczona wyłącznie do kabli 3-żyłowych nieekranowanych opancerzonych o izolacji polimerowej. Dla kabli ekranowanych należy stosować inne typy muf.
• Jakie napięcie probiercze można zastosować po montażu? W dokumentacji producenta podano napięcie znamionowe 3,6/6 kV, jednak konkretna wartość napięcia probierczego (np. DC) powinna być zgodna z zaleceniami producenta i obowiązującymi normami dla danego napięcia znamionowego.
• Czy mufa wymaga dodatkowej ochrony przeciwwilgociowej w ziemi? Dzięki żywicznemu wypełnieniu mufa jest szczelna i odporna na wilgoć. W normalnych warunkach gruntowych nie wymaga dodatkowej obudowy. W przypadku agresywnego środowiska chemicznego lub dużych obciążeń mechanicznych zaleca się stosowanie dodatkowej osłony zgodnie z projektem.
