Mufa żywiczna przelotowa, typ M...EG, M14 EG | 124174 Cellpack

Opis i Kluczowe Cechy

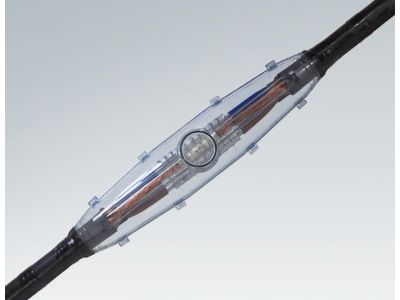

Mufa żywiczna przelotowa typu M14 EG (symbol 124174) przeznaczona do łączenia kabli i przewodów niskiego napięcia o izolacji z tworzyw sztucznych, takich jak PVC, PE, VPE, EPR. Dzięki zastosowaniu odpornej na hydrolizę żywicy PUR EG zapewnia trwałe, szczelne i odporne na wilgoć połączenie, odpowiednie zarówno dla przewodów miedzianych, jak i aluminiowych. Zestaw zawiera gotową do użycia dwukomorową torbę z żywicą, przezroczystą formę plastikową, pokrywę, taśmę izolacyjną PVC, rękawice ochronne oraz instrukcję montażową.

• Żywica PUR EG odporna na hydrolizę: gwarantuje długotrwałą szczelność połączenia nawet w wilgotnym środowisku (ziemia, woda, kanały kablowe).
• Dwukomorowa torba z gotową do użycia żywicą: eliminuje konieczność samodzielnego dozowania składników – wystarczy ugnieść torbę i wymieszać, co przyspiesza i upraszcza montaż.
• Przezroczysta forma plastikowa: umożliwia wizualną kontrolę wypełnienia i poprawności wykonania mufy bezpośrednio po zalaniu.
• W komplecie taśma izolacyjna PVC i rękawice ochronne: wszystko, czego potrzebujesz do bezpiecznego i prawidłowego montażu w jednym zestawie.
• Uniwersalne zastosowanie środowiskowe: nadaje się do instalacji wewnątrz pomieszczeń, w ziemi, w wodzie, napowietrznie oraz w kanałach kablowych.

Zgodność z Normami

Mufa żywiczna M14 EG została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla osprzętu kablowego niskiego napięcia. Produkt posiada oznakowanie CE i jest przeznaczony do stosowania w instalacjach spełniających wymagania standardów DIN oraz IEC dla kabli energetycznych.

Zastosowanie

Dzięki uniwersalnej konstrukcji mufa żywiczna M14 EG sprawdzi się w różnych scenariuszach sieci niskiego napięcia, zarówno w instalacjach stałych, jak i tymczasowych:

• Łączenie odcinków kabli YKY, YAKY, YAKXS, NAYY, NYM, TT w sieciach nn – idealna do przedłużania i napraw linii kablowych.
• Zaciskanie i łączenie za pomocą złączek prasowanych lub śrubowych na przewodach miedzianych oraz aluminiowych w rozdzielnicach i przyłączach.
• Instalacje w ziemi, wodzie, kanałach kablowych oraz na zewnątrz – mufa odporna na wilgoć i hydrolizę.
• Wewnątrz budynków oraz w miejscach narazionych na kondensację – tam gdzie wymagana jest dodatkowa ochrona połączeń przed wilgocią.

Wskazówki Montażowe

Montaż mufy żywicznej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotować końce kabli – usunąć izolację na odpowiednią długość, założyć złączkę (prasowaną lub śrubową) i dokręcić zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów musi być dobrany do obciążenia prądowego. Następnie umieścić połączenie w przezroczystej formie, ugnieść dwukomorową torbę z żywicą aż do uzyskania jednolitego koloru, odciąć narożnik i wlać żywicę do formy. Po utwardzeniu (zgodnie z instrukcją) zamknąć pokrywę. Podczas prac używać dołączonych rękawic ochronnych.

FAQ

• Czy mufa M14 EG nadaje się do kabli aluminiowych? Tak, mufa jest przeznaczona do łączenia zarówno przewodów miedzianych, jak i aluminiowych, pod warunkiem zastosowania odpowiednich złączek (prasowanych lub śrubowych) przeznaczonych do aluminium.
• Jaki jest czas utwardzania żywicy PUR EG? Czas utwardzania zależy od temperatury otoczenia – zwykle wynosi od kilkunastu minut do godziny. Szczegółowe dane znajdują się w instrukcji montażowej dołączonej do zestawu.
• Czy mufę można stosować w środowisku stale zalanym wodą? Tak, żywica PUR EG jest odporna na hydrolizę, a gotowa mufa zachowuje szczelność nawet przy długotrwałym zanurzeniu w wodzie (np. w kanałach kablowych, w ziemi). Należy jednak upewnić się, że forma jest prawidłowo wypełniona i zamknięta.
