Mufa żywiczna przelotowa, typ M...EG, M13 EG | 124172 Cellpack

Opis i Kluczowe Cechy

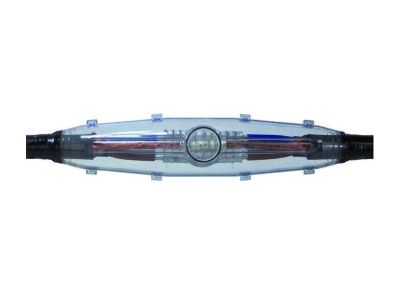

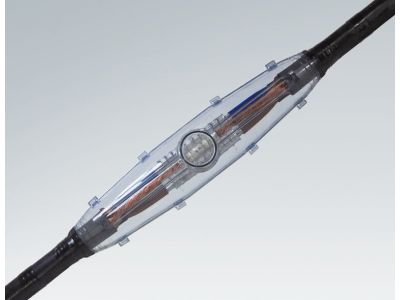

Mufa żywiczna przelotowa typu M13 EG (symbol 124172) przeznaczona jest do łączenia kabli i przewodów niskiego napięcia o izolacji z tworzyw sztucznych, takich jak Y(A)KY czy Y(A)KXS. Wykonana z żywicy zapewnia trwałe, szczelne i odporne na warunki zewnętrzne połączenie, co przekłada się na niezawodność instalacji w trudnych środowiskach.

• Przeznaczenie dla kabli niskiego napięcia: Idealna do łączenia kabli energetycznych i sygnałowych o izolacji z tworzyw sztucznych, zapewniając ciągłość i izolację żył.
• Konstrukcja żywiczna: Mufa wypełniana żywicą po zamontowaniu tworzy monolityczną, hermetyczną osłonę, odporną na wilgoć i wpływy mechaniczne.
• Typ M13 EG: Kompaktowa obudowa przystosowana do określonego przekroju kabli (szczegóły w dokumentacji producenta), ułatwiająca szybki i powtarzalny montaż.
• Zastosowanie w sieciach rozdzielczych: Stosowana do łączenia odcinków kabli w liniach nn, przyłączach i instalacjach przemysłowych.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z wymaganiami europejskimi oraz posiada certyfikat CE. Zaleca się stosowanie zgodnie z wytycznymi producenta i obowiązującymi normami dla instalacji niskiego napięcia.

Zastosowanie

Mufa żywiczna przelotowa M13 EG znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i szczelne łączenie kabli niskiego napięcia w warunkach narażonych na wilgoć i obciążenia mechaniczne.

• Łączenie odcinków kabli YKY, YKXS w sieciach ziemnych i kanałach kablowych.
• Wykonywanie złączy w instalacjach oświetleniowych i siłowych na zewnątrz budynków.
• Przedłużanie przewodów w rozdzielnicach i przyłączach wnętrzowych w trudnych warunkach.
• Remonty i modernizacje istniejących linii kablowych – przywracanie ciągłości bez konieczności wymiany całego odcinka.

Wskazówki Montażowe

Montaż mufy żywicznej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od kabla. Należy ściśle przestrzegać instrukcji producenta dotyczącej przygotowania końcówek kabli, mieszania żywicy oraz czasu utwardzania. Przekrój żył kablowych i średnica zewnętrzna muszą być zgodne z zakresem pracy mufy podanym w dokumentacji technicznej.

FAQ

• Czy mufa M13 EG nadaje się do kabli aluminiowych? Tak, jest przeznaczona do kabli z żyłami miedzianymi i aluminiowymi o izolacji z tworzyw sztucznych, pod warunkiem zachowania odpowiednich technik łączenia (np. zastosowanie tulejek odpowiedniego typu).
• Jaki stopień ochrony zapewnia mufa po zalaniu żywicą? Po prawidłowym montażu i utwardzeniu żywicy mufa tworzy szczelne połączenie odporne na wilgoć i wodę opadową – stopień ochrony wynika z konstrukcji, ale należy sprawdzić konkretne dane w karcie katalogowej producenta.
• Czy mufa może być stosowana w ziemi? Tak, mufy żywiczne są powszechnie stosowane w ziemi i kanałach kablowych, pod warunkiem zabezpieczenia przed uszkodzeniami mechanicznymi i zgodności z projektem.
