Mufa żywiczna przelotowa, typ M...EG, M11 EG | 124169 Cellpack

Opis i Kluczowe Cechy

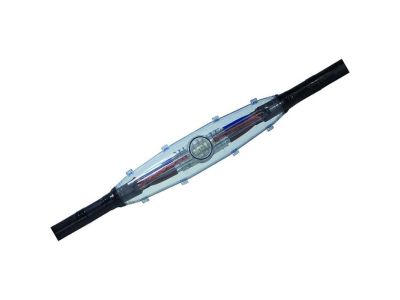

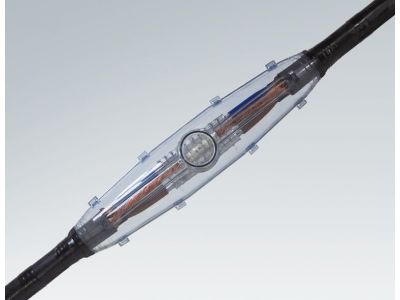

Mufa żywiczna przelotowa typu M11 EG od renomowanego producenta Cellpack to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia kabli oraz przewodów niskiego napięcia. Konstrukcja oparta na technologii żywicznej gwarantuje najwyższy stopień ochrony przed czynnikami zewnętrznymi. System składa się z przezroczystej, odpornej na uderzenia obudowy z tworzywa sztucznego oraz wysokiej jakości żywicy odlewniczej, która po utwardzeniu tworzy monolityczną barierę izolacyjną. Dzięki zastosowaniu transparentnej formy, instalator ma pełną kontrolę wzrokową nad procesem wypełniania mufy, co eliminuje ryzyko powstania pustek powietrznych.

• Wysoka wytrzymałość dielektryczna: Zapewnia bezpieczną pracę w sieciach niskiego napięcia.
• Odporność mechaniczna: Solidna obudowa chroni połączenie przed naciskiem gruntu i uszkodzeniami fizycznymi.
• Wodoszczelność: Doskonała adhezja żywicy do izolacji kabli typu Y(A)KY zapobiega wnikaniu wilgoci.
• Stabilność chemiczna: Odporność na działanie kwasów glebowych i substancji chemicznych występujących w ziemi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w wymagających instalacjach elektroenergetycznych. Mufa spełnia wymagania normy DIN VDE 0278, co jest kluczowe dla zapewnienia długowieczności połączeń kablowych. Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, a proces produkcji podlega ścisłej kontroli jakości, co gwarantuje powtarzalność parametrów technicznych każdej jednostki.

Zastosowanie

Mufa M11 EG charakteryzuje się wyjątkową wszechstronnością montażową. Jest dedykowana do kabli o izolacji z tworzyw sztucznych, takich jak Y(A)KY oraz Y(A)KXS. Jej unikalne właściwości pozwalają na eksploatację w najbardziej wymagających środowiskach:

• Bezpośrednio w ziemi: Idealna do naprawy uszkodzonych linii kablowych lub rozbudowy sieci energetycznych.
• W wodzie: Pełna szczelność pozwala na stosowanie w miejscach narażonych na okresowe lub stałe zalanie.
• W kanałach kablowych i wnętrzach: Zapewnia estetyczne i trwałe połączenie w infrastrukturze budynkowej.
• Zastosowania zewnętrzne: Odporność na promieniowanie UV oraz zmienne warunki atmosferyczne.

Wskazówki Montażowe

Prawidłowy montaż mufy żywicznej jest kluczowy dla zachowania jej parametrów ochronnych. Przed przystąpieniem do prac należy upewnić się, że kable są odtłuszczone i suche. Po przygotowaniu żył i zastosowaniu odpowiednich złączek (brak w zestawie), należy umieścić połączenie centralnie w obudowie. Podczas mieszania dwuskładnikowej żywicy należy ściśle przestrzegać czasu mieszania wskazanego w instrukcji, aby uzyskać homogeniczną masę. Po zalaniu formy, mufa powinna pozostać nieruchoma do czasu pełnego utwardzenia żywicy. Należy pamiętać o zachowaniu odpowiednich odstępów między złączkami, aby żywica mogła swobodnie opłynąć każdy element przewodzący.

FAQ

• Czy mufa M11 EG nadaje się do kabli aluminiowych? Tak, mufa jest uniwersalna i może być stosowana zarówno do kabli miedzianych (YKY), jak i aluminiowych (YAKY), pod warunkiem zastosowania odpowiednich złączek prasowanych lub śrubowych.
• Czy zestaw zawiera złączki kablowe? Standardowy zestaw mufy żywicznej M11 EG skupia się na systemie izolacji i obudowy; złączki należy dobrać oddzielnie, dopasowując je do przekroju żył łączonych kabli.
• Jaki jest czas utwardzania żywicy? Czas ten zależy od temperatury otoczenia. W temperaturze pokojowej wstępne żelowanie następuje po kilkunastu minutach, jednak pełne obciążenie mechaniczne zaleca się po całkowitym utwardzeniu zgodnie z tabelą producenta.
