Mufa żywiczna PGM 410 pod kabel 4x10-5x6mm2 051151 | 05100760 PROTEC.class

Alternatywny kod produktu: 051151

Opis i Kluczowe Cechy

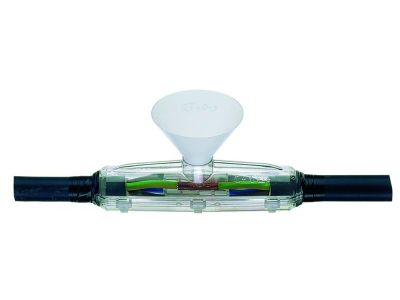

Mufa żywiczna PGM 410 (nr kat. 05100760) to gotowy zestaw do łączenia i izolowania połączeń kablowych. Przeznaczona dla przewodów miedzianych i aluminiowych o przekroju od 4x10 mm² do 5x6 mm². Dzięki wodoszczelności wzdłużnej i poprzecznej oraz odporności termicznej od -40°C do +105°C sprawdza się w ekstremalnych warunkach – w ziemi, wodzie i na zewnątrz. Kompaktowa, przezroczysta obudowa z wysokiej jakości tworzywa ułatwia kontrolę wypełnienia żywicą.

• Zakres przekroju kabli: 4x10–5x6 mm² – uniwersalność zastosowania zarówno dla przewodów Cu, jak i Al, bez konieczności stosowania dodatkowych złączek.
• Wodoszczelność wzdłużna i poprzeczna: gwarantuje szczelność połączenia nawet w instalacjach podziemnych i zalewanych wodą, chroniąc przed awariami.
• Żywica lana w zestawie: odporna na związki chemiczne (w tym alkaliczne) i promieniowanie UV – zabezpiecza przed degradacją w trudnym środowisku.
• Zakres temperatury pracy: od -40°C do +105°C – niezawodne działanie w skrajnych warunkach klimatycznych i przemysłowych.
• Duży otwór wlewowy: ułatwia szybkie i precyzyjne zalanie żywicą, minimalizując ryzyko powstania pustek powietrznych.

Zgodność z Normami

Produkt jest zgodny z normą DIN EN 50393 (VDE 0278), która określa wymagania dla muf i izolacji połączeń kablowych. Posiada certyfikat CE. Wszelkie deklaracje należy weryfikować z dokumentacją producenta.

Zastosowanie

Mufa żywiczna PGM 410 została zaprojektowana do trwałego i szczelnego łączenia kabli w instalacjach elektroenergetycznych i telekomunikacyjnych. Dzięki szerokiemu zakresowi przekrojów i odporności środowiskowej znajduje zastosowanie w wielu scenariuszach:

• Łączenie przewodów w ziemi – idealna do połączeń w wykopach i studzienkach kablowych.
• Instalacje zewnętrzne – narażone na promieniowanie UV, deszcz i zmienne temperatury.
• Połączenia w pomieszczeniach wilgotnych – piwnice, tunele, przepompownie.
• Prace na kablach aluminiowych i miedzianych – bez konieczności stosowania przejściówek.

Wskazówki Montażowe

Montaż mufy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia od kabli. Przed rozpoczęciem należy przygotować powierzchnię przewodów – usunąć izolację na odpowiednią długość i oczyścić żyły. Żywicę przygotować zgodnie z instrukcją producenta, wlać przez duży otwór wlewowy, upewniając się, że wypełnia całkowicie wnętrze obudowy. Po utwardzeniu mufa jest gotowa do użycia. Przekrój przewodów musi mieścić się w deklarowanym zakresie 4x10–5x6 mm².

FAQ

• Jaki jest zakres przekrojów przewodów obsługiwanych przez mufę PGM 410? Mufa jest przeznaczona dla kabli o przekroju od 4x10 mm² do 5x6 mm² – zarówno miedzianych, jak i aluminiowych.
• Czy mufa jest odporna na działanie wody i promieniowania UV? Tak, produkt jest wodoszczelny wzdłużnie i poprzecznie, a żywica wykazuje odporność na promienie UV oraz związki chemiczne (w tym alkaliczne).
• Jaki jest okres przechowywania zestawu przed użyciem? Zdatność do użycia wynosi do 40 miesięcy od daty produkcji, pod warunkiem przechowywania w oryginalnym opakowaniu w zalecanych warunkach.
