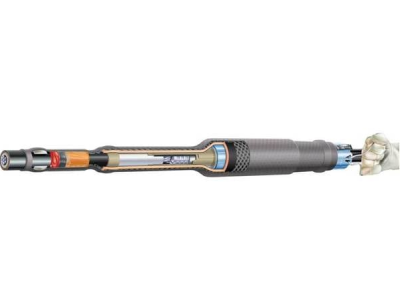

Mufa przelotowa zimnokurczliwa 24CSJ-S M95-240mm2 ze złączką śrubową | 24CSJ-S M95-240 Nexans

Opis i Kluczowe Cechy

Mufa przelotowa zimnokurczliwa 24CSJ-S marki Nexans to zaawansowane rozwiązanie przeznaczone do łączenia jednożyłowych kabli o izolacji z tworzyw sztucznych (XLP/EPR) na napięcie znamionowe do 24 kV. Kluczowym elementem zestawu jest zintegrowany korpus zimnokurczliwy, który łączy w sobie funkcje sterowania polem elektrycznym, izolacji oraz uszczelnienia zewnętrznego. Dzięki zastosowaniu technologii zimnokurczliwej, instalacja odbywa się poprzez proste wyciągnięcie spiralnego rdzenia, co eliminuje konieczność użycia palnika gazowego, znacząco podnosząc bezpieczeństwo pracy w strefach zagrożonych wybuchem lub w ciasnych kanałach kablowych.

• Szeroki zakres przekrojów: Obsługuje kable o przekroju znamionowym od 95 mm² do 240 mm², co zapewnia uniwersalność i redukcję stanów magazynowych.
• Złączka śrubowa w zestawie: Wyposażona w złączkę ze śrubami zrywalnymi, co gwarantuje optymalny moment dokręcania i pewny styk elektryczny bez specjalistycznych narzędzi prasujących.
• Trójwarstwowy korpus: Wykonany z wysokiej jakości gumy silikonowej, która zachowuje stały docisk promieniowy, kompensując rozszerzalność cieplną kabla podczas cykli obciążenia.
• Ochrona mechaniczna: Zestaw zawiera rękaw zewnętrzny odporny na wilgoć, korozję oraz czynniki chemiczne występujące w glebie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje niezawodność w długofalowej eksploatacji. Mufa 24CSJ-S spełnia wymagania normy CENELEC HD 629.1 S2, która określa parametry techniczne dla osprzętu kablowego na napięcia średnie. Każdy komponent przechodzi rygorystyczną kontrolę jakości producenta Nexans, co minimalizuje ryzyko awarii sieci elektroenergetycznej.

Zastosowanie

Mufa znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla operatorów systemów dystrybucyjnych (OSD), zakładów przemysłowych oraz farm wiatrowych i fotowoltaicznych. Można ją stosować w:

• Bezpośrednim ułożeniu w ziemi, dzięki wysokiej odporności na penetrację wody.
• Kanałach kablowych i przepustach, gdzie ograniczona przestrzeń utrudnia pracę z ogniem otwartym.
• Instalacjach napowietrznych, ze względu na odporność materiału silikonowego na promieniowanie UV.
• Łączeniu kabli o różnych przekrojach w podanym zakresie 95-240 mm².

Wskazówki Montażowe

Montaż mufy 24CSJ-S wymaga zachowania czystości i precyzji, jednak jest znacznie uproszczony względem technologii termokurczliwych. Przed przystąpieniem do prac należy dokładnie przygotować końce kabli, usuwając powłokę zewnętrzną, ekran miedziany oraz izolację zgodnie z instrukcją wymiarową. Złączka śrubowa powinna być dokręcana aż do momentu zerwania łbów śrub, co potwierdza uzyskanie właściwego kontaktu elektrycznego. Podczas nasuwania korpusu zimnokurczliwego należy upewnić się, że jest on wycentrowany nad złączką. Ważne jest, aby nie uszkodzić powierzchni izolacji kabla podczas usuwania warstwy półprzewodzącej.

FAQ

• Czy do montażu potrzebuję praski hydraulicznej? Nie, zestaw zawiera złączkę śrubową ze śrubami zrywalnymi, więc wystarczy standardowy klucz nasadowy lub wkrętarka udarowa z odpowiednią końcówką.
• Czy mufa może być stosowana na kablach z ekranem z drutów miedzianych? Tak, konstrukcja mufy przewiduje ciągłość ekranu i jest w pełni kompatybilna z takimi kablami.
• Jaki jest termin przydatności produktu? Produkty zimnokurczliwe Nexans mają określony czas składowania (zazwyczaj 2-3 lata), co wynika z właściwości elastycznych gumy silikonowej rozciągniętej na rdzeniu. Należy sprawdzić datę produkcji na opakowaniu.
