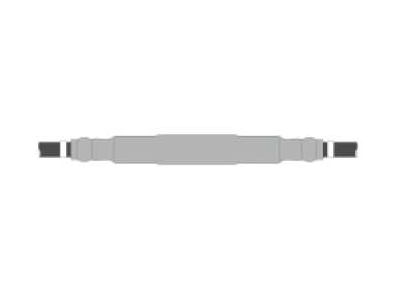

Mufa przelotowa zimnokurczliwa 24CSJ-S M50-150mm2 ze złączką śrubową | 24CSJ-S M50-150 Nexans

Opis i Kluczowe Cechy

Mufa przelotowa zimnokurczliwa 24CSJ-S M50-150mm2 to zaawansowane rozwiązanie od renomowanego producenta Nexans, zaprojektowane z myślą o najwyższej niezawodności połączeń w sieciach średniego napięcia. Produkt ten wykorzystuje innowacyjną technologię zimnokurczliwą, która eliminuje konieczność użycia palnika gazowego, co znacząco podnosi bezpieczeństwo pracy w strefach zagrożonych wybuchem oraz w ciasnych kanałach kablowych. Kluczowym elementem zestawu jest złączka śrubowa obsługująca szeroki zakres przekrojów od 50 mm² do 150 mm², co pozwala na redukcję stanów magazynowych i uniwersalne zastosowanie przy różnych typach kabli o izolacji polimerowej (XLPE/EPR).

• Szeroki zakres przekrojów: Możliwość łączenia żył o przekroju znamionowym od 50 mm² do 150 mm² dzięki precyzyjnej złączce śrubowej ze zrywalnymi łbami.
• Technologia zimnokurczliwa: Prefabrykowany korpus mufy wykonany z gumy silikonowej zapewnia stały docisk promieniowy, gwarantując szczelność i odporność na wilgoć.
• Zintegrowane sterowanie polem: Wbudowane elementy sterujące polem elektrycznym minimalizują ryzyko wyładowań niezupełnych.
• Trwałość: Wysoka odporność na promieniowanie UV, czynniki chemiczne oraz zmienne warunki glebowe.

Zgodność z Normami

Mufa Nexans 24CSJ-S została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jej przydatność do pracy w profesjonalnych systemach elektroenergetycznych. Produkt spełnia wymagania normy CENELEC HD 629.1, co jest gwarancją przejścia wymagających testów napięciowych, cykli obciążeniowych oraz prób szczelności. Zastosowanie materiałów najwyższej jakości zapewnia zgodność z dyrektywami środowiskowymi, co jest kluczowe dla nowoczesnych inwestycji infrastrukturalnych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w energetyce zawodowej oraz przemysłowej. Jest idealnym rozwiązaniem do łączenia jednożyłowych kabli energetycznych o izolacji z tworzyw sztucznych (np. YHAKXS, XUHAKXS) pracujących pod napięciem do 24 kV. Mufa 24CSJ-S doskonale sprawdza się w instalacjach ziemnych, kanałach kablowych oraz wewnątrz budynków. Dzięki swojej konstrukcji jest szczególnie polecana tam, gdzie wymagana jest szybka instalacja bez użycia ognia otwartego, np. w zakładach petrochemicznych, kopalniach czy gęstej zabudowie miejskiej.

Wskazówki Montażowe

Montaż mufy zimnokurczliwej wymaga zachowania czystości i precyzji, jednak jest znacznie prostszy od technologii termokurczliwych. Przed przystąpieniem do prac należy odpowiednio przygotować końce kabli, usuwając powłokę zewnętrzną, ekran miedziany oraz izolację żyły zgodnie z instrukcją dołączoną do zestawu. Złączka śrubowa powinna być dokręcana aż do momentu zerwania łbów śrub, co gwarantuje uzyskanie optymalnego momentu dokręcania i niskiej rezystancji styku. Po nasunięciu korpusu mufy na miejsce połączenia, należy usunąć spiralę nośną, co spowoduje obkurczenie się silikonu na kablu. Należy pamiętać o zachowaniu odpowiednich odległości izolacyjnych i starannym odtworzeniu ciągłości ekranu.

FAQ

• Czy do montażu mufy 24CSJ-S potrzebuję specjalistycznych narzędzi? Do montażu złączki śrubowej wystarczy standardowy klucz nasadowy lub klucz udarowy z odpowiednią nasadką. Nie jest wymagana praska hydrauliczna ani palnik.
• Czy mufa może być układana bezpośrednio w ziemi? Tak, mufa zimnokurczliwa Nexans posiada doskonałe właściwości uszczelniające i mechaniczną wytrzymałość, co pozwala na jej bezpośrednie zakopanie w gruncie po zakończeniu montażu.
• Jaki jest zakres napięciowy tej mufy? Model 24CSJ-S jest dedykowany do systemów o napięciu znamionowym do 12/20 kV (24 kV).
