Mufa termokurczliwa przelotowa 4-żyłowa SMH4-PL-5 150-240mm2 | 247467 Cellpack

Opis i Kluczowe Cechy

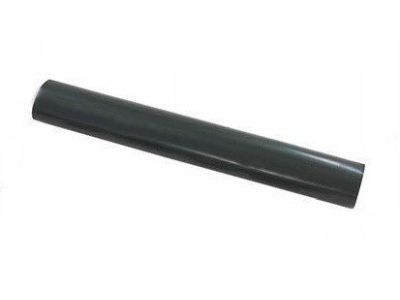

Mufa termokurczliwa przelotowa SMH4-PL-5 renomowanej marki Cellpack to zaawansowane rozwiązanie przeznaczone do profesjonalnego łączenia kabli i przewodów niskiego napięcia. Produkt został zaprojektowany z myślą o kablach 4-żyłowych o przekroju znamionowym żył w zakresie od 150 mm² do 240 mm². Dzięki zastosowaniu wysokiej jakości materiałów termokurczliwych, mufa zapewnia doskonałą izolację elektryczną oraz wysoką wytrzymałość mechaniczną. Wewnętrzne ścianki rur termokurczliwych pokryte są klejem termotopliwym, który podczas procesu obkurczania tworzy barierę przeciwwilgociową, gwarantując pełną szczelność połączenia i ochronę przed korozją. Konstrukcja mufy pozwala na stosowanie jej w szerokim zakresie temperatur, co jest kluczowe w wymagających instalacjach elektroenergetycznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach przemysłowych. Mufa SMH4-PL-5 jest zgodna z normą CENELEC HD 623 (VDE 0278, część 623), co potwierdza jej przydatność do stosowania w sieciach elektroenergetycznych niskiego napięcia. Materiały użyte do produkcji są wolne od halogenów, co zwiększa bezpieczeństwo pożarowe, a wysoka odporność na promieniowanie UV oraz czynniki chemiczne pozwala na eksploatację w trudnych warunkach środowiskowych.

Zastosowanie

Mufa SMH4-PL-5 znajduje uniwersalne zastosowanie w łączeniu kabli i przewodów nieopancerzonych o izolacji i powłoce z tworzyw sztucznych (PVC, PE, XLPE). Jest idealnym rozwiązaniem dla kabli typu YKY, AYKY, YKXS oraz AYKXS. Dzięki swojej konstrukcji może być stosowana:

• W ziemi – zapewniając pełną wodoszczelność i odporność na nacisk gruntu.
• W kanałach kablowych i przepustach.
• Wewnątrz budynków oraz na zewnątrz, dzięki odporności na warunki atmosferyczne.
• W instalacjach przemysłowych i energetyce zawodowej.

Wskazówki Montażowe

Prawidłowy montaż mufy SMH4-PL-5 wymaga zachowania standardów technicznych. Przed przystąpieniem do prac należy odpowiednio przygotować końce kabli, zdejmując powłokę zewnętrzną i izolację żył zgodnie z instrukcją producenta. Należy pamiętać o:

• Zastosowaniu odpowiednich złączek prasowanych lub śrubowych (brak w zestawie) dopasowanych do przekroju 150-240 mm².
• Równomiernym nagrzewaniu rur termokurczliwych za pomocą palnika gazowego lub nagrzewnicy, zaczynając od środka w kierunku końców.
• Upewnieniu się, że klej termotopliwy wypłynął na końcach rur, co sygnalizuje uzyskanie pełnej szczelności.
• Pozostawieniu mufy do całkowitego ostygnięcia przed zasypaniem lub poddaniem naprężeniom mechanicznym.

FAQ

• Czy mufa nadaje się do kabli aluminiowych? Tak, mufa SMH4-PL-5 jest uniwersalna i może być stosowana zarówno do kabli miedzianych, jak i aluminiowych, pod warunkiem użycia odpowiednich złączek.
• Jaki jest zakres przekrojów dla tej mufy? Mufa obsługuje kable 4-żyłowe o przekroju od 150 mm² do 240 mm².
• Czy zestaw zawiera złączki? Standardowy zestaw SMH4-PL-5 nie zawiera złączek kablowych; należy je dobrać oddzielnie w zależności od technologii łączenia (prasowane lub śrubowe).
• Czy mufa jest odporna na wodę? Tak, dzięki zastosowaniu kleju termotopliwego mufa po prawidłowym obkurczeniu zapewnia stopień ochrony pozwalający na bezpośrednie ułożenie w ziemi.
