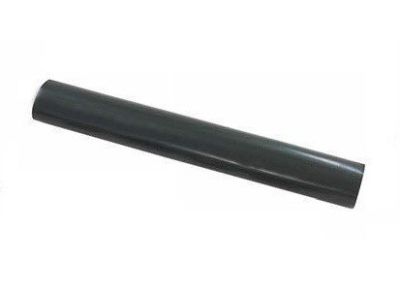

Mufa termokurczliwa przelotowa 4-żyłowa, SMH4-PL-1 16-35mm2 | 247455 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa typu SMH4-PL-1 marki Cellpack to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia 4-żyłowych kabli oraz przewodów niskiego napięcia. Produkt został zaprojektowany z myślą o kablach nieopancerzonych o izolacji i powłoce wykonanej z tworzyw sztucznych. Zakres przekroju znamionowego żył roboczych wynoszący od 16 mm² do 35 mm² zapewnia szerokie spektrum zastosowań w instalacjach elektroenergetycznych. Dzięki zastosowaniu wysokiej jakości rur termokurczliwych z klejem termotopliwym, mufa gwarantuje doskonałą szczelność wzdłużną oraz poprzeczną, co skutecznie chroni miejsce styku przed wnikaniem wilgoci oraz zanieczyszczeń. Wytrzymałość dielektryczna materiałów zapewnia stabilną pracę układu pod napięciem roboczym, minimalizując ryzyko przebić.

• Szeroki zakres przekrojów: od 16 mm² do 35 mm² pozwala na elastyczność podczas prac montażowych.
• Wysoka odporność mechaniczna: powłoka zewnętrzna chroni połączenie przed uszkodzeniami fizycznymi.
• Odporność na promieniowanie UV i czynniki chemiczne: umożliwia eksploatację w trudnych warunkach środowiskowych.
• Doskonałe właściwości izolacyjne: zapewniają bezpieczeństwo i długowieczność instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi kablowemu niskiego napięcia. Mufy Cellpack serii SMH są projektowane i testowane zgodnie z obowiązującymi normami europejskimi, co potwierdza ich niezawodność w profesjonalnych systemach energetycznych. Zastosowane materiały termokurczliwe są zgodne z dyrektywami dotyczącymi bezpieczeństwa użytkowania oraz ochrony środowiska, co jest kluczowe przy realizacji projektów infrastrukturalnych i przemysłowych.

Zastosowanie

Mufa SMH4-PL-1 znajduje uniwersalne zastosowanie w łączeniu kabli i przewodów o izolacji z tworzyw sztucznych (PVC, PE, XLPE). Jest idealnym rozwiązaniem dla kabli typu YKY, AYKY, YKXS oraz AYKXS. Może być stosowana w różnych warunkach montażowych:

• Bezpośrednio w ziemi: dzięki wysokiej odporności na wilgoć i korozję glebową.
• W kanałach kablowych i przepustach: gdzie wymagana jest zwarta konstrukcja połączenia.
• Wewnątrz budynków i na zewnątrz: dzięki odporności na zmienne warunki atmosferyczne.
• W instalacjach przemysłowych i energetyce zawodowej.

Wskazówki Montażowe

Prawidłowy montaż mufy jest kluczowy dla zachowania jej parametrów ochronnych. Przed rozpoczęciem prac należy upewnić się, że kable są odizolowane na odpowiedniej długości, a żyły oczyszczone. Należy nasunąć rury izolacyjne na poszczególne żyły oraz rurę osłonową na jeden z końców kabla. Po wykonaniu połączenia żył za pomocą odpowiednich złączek prasowanych lub śrubowych (brak w zestawie), należy obkurczyć rurki izolacyjne, zaczynając od środka w kierunku krawędzi. Następnie należy nasunąć zewnętrzną rurę osłonową i poddać ją procesowi obkurczania przy użyciu palnika gazowego lub nagrzewnicy o odpowiedniej mocy. Pojawienie się kleju termotopliwego na końcach rury jest sygnałem prawidłowo wykonanego uszczelnienia.

FAQ

• Czy zestaw zawiera złączki kablowe? Nie, zestaw SMH4-PL-1 zawiera komponenty termokurczliwe. Złączki należy dobrać oddzielnie, dopasowując je do materiału żyły (miedź lub aluminium) oraz technologii montażu.
• Czy mufa może być stosowana do kabli 5-żyłowych? Prezentowany model SMH4-PL-1 jest dedykowany do układów 4-żyłowych. Do kabli 5-żyłowych należy zastosować odpowiedni wariant mufy pięciożyłowej.
• Jaka jest temperatura obkurczania? Proces obkurczania zależy od użytego narzędzia, jednak standardowo materiały termokurczliwe Cellpack wymagają temperatury powyżej 120°C dla pełnego i równomiernego obkurczenia.
