Mufa termokurczliwa przelotowa do kabli 1-żyłowych, typ CHM 36kV 50-150 mm2 do 36kV , bez złączek | 194091 Cellpack

Opis i Kluczowe Cechy

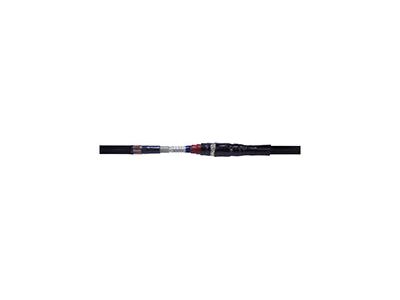

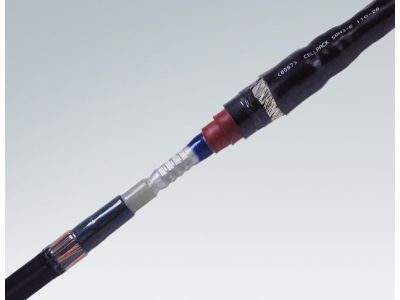

Mufa termokurczliwa przelotowa typu CHM (symbol 194091) służy do łączenia pojedynczych żył kabli 1-żyłowych o izolacji z tworzyw sztucznych, pracujących w sieciach średniego napięcia do 36 kV. Zakres przekrojów od 50 do 150 mm² pozwala na elastyczne dopasowanie do różnych typów kabli, w tym X(R)(U)H(A)KXS i YH(A)KXS. Mufa dostarczana jest bez złączek – wymagają one osobnego zamówienia.

• Napięcie znamionowe do 36 kV: dedykowana do sieci średniego napięcia, zapewnia bezpieczną izolację połączenia.
• Zakres przekrojów 50–150 mm²: obsługuje szeroką gamę przewodów, co ogranicza potrzebę magazynowania wielu wariantów.
• Termokurczliwa konstrukcja: po nagrzaniu kurczy się, tworząc szczelną i mechaniczną ochronę połączenia kablowego.
• Przeznaczona do kabli z różnymi typami ekranów: działa z ekranami grafityzowanymi, wytłaczanymi oraz zdzieralnymi, a także z żyłą powrotną z drutów lub taśm miedzianych.
• Bez złączek: umożliwia dobór odpowiednich złączek zgodnie z przekrojem i typem żyły.

Zgodność z Normami

Mufa CHM została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dotyczącymi osprzętu kablowego średniego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości.

Zastosowanie

Mufa przelotowa CHM znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i trwałe połączenie kabli 1-żyłowych średniego napięcia. Idealnie sprawdza się w:

• Sieciach elektroenergetycznych średniego napięcia (do 36 kV) – łączenie odcinków kabli w stacjach transformatorowych i rozdzielniach.
• Infrastrukturze przemysłowej – montaż połączeń kablowych w halach produkcyjnych, zakładach energetycznych.
• Instalacjach OZE – łączenie kabli w parkach wiatrowych i farmach fotowoltaicznych (część sieci SN).
• Modernizacji i naprawach sieci kablowych – wymiana uszkodzonych odcinków z zachowaniem parametrów izolacji.

Wskazówki Montażowe

Montaż mufy termokurczliwej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij kabel. Przygotuj żyłę kabla zgodnie z instrukcją producenta – usuń izolację, oczyść ekran i załóż odpowiednie złączki. Nakładaj mufę przed zaciśnięciem złączki (jeśli wymagane), a następnie nagrzewaj równomiernie za pomocą opalarki, aż do pełnego skurczenia. Przekrój przewodów dobierz do znamionowego prądu obciążenia. Po montażu wykonaj próbę napięciową zgodnie z normami.

FAQ

• Czy mufa CHM zawiera złączki? Nie, mufa dostarczana jest bez złączek. Złączki należy dobrać osobno w zależności od przekroju i rodzaju żyły (miedziana/aluminiowa).
• Jaki zakres przekrojów kabli obsługuje mufa? Mufa przeznaczona jest do kabli o przekroju od 50 do 150 mm². Przed zakupem upewnij się, że przekrój Twojego kabla mieści się w tym zakresie.
• Czy mufa nadaje się do kabli z ekranem wytłaczanym? Tak, mufa CHM została zaprojektowana do współpracy z różnymi typami ekranów – grafityzowanymi, wytłaczanymi oraz zdzieralnymi.
