Mufa termokurczliwa przelotowa do kabli 1-żyłowych, typ CHM 36kV 300-500 mm2 do 36kV , bez złączek | 194093 Cellpack

Opis i Kluczowe Cechy

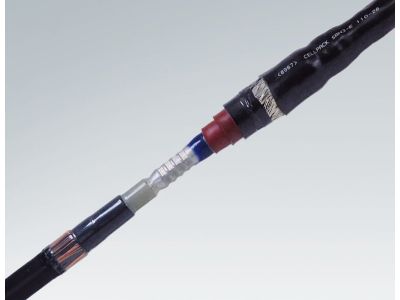

Mufa termokurczliwa przelotowa typu CHM (symbol 194093) przeznaczona jest do łączenia kabli 1-żyłowych o izolacji z tworzyw sztucznych, takich jak X(R)(U)H(A)KXS czy YH(A)KXS. Przystosowana do pracy przy napięciu do 36 kV i obsługująca przekroje żył od 300 do 500 mm² – zapewnia niezawodne połączenie w sieciach średniego napięcia. Konstrukcja bez złączek umożliwia elastyczny dobór odpowiednich elementów łączeniowych w zależności od wymagań instalacji.

• Napięcie znamionowe do 36 kV: gwarantuje bezpieczne i trwałe łączenie kabli w sieciach średniego napięcia, zgodnie z wymaganiami stacji transformatorowych i rozdzielnic SN.
• Zakres przekrojów 300–500 mm²: obejmuje popularne przekroje kabli energetycznych, co pozwala na unifikację zapasu magazynowego i redukcję liczby typów muf w projekcie.
• Dedykowana do kabli z izolacją z tworzyw sztucznych: kompatybilność z wieloma typami kabli (np. XRUHAKXS, YHAKXS) oraz różnymi rodzajami ekranu – grafitowym, wytłaczanym, zdzieralnym – zwiększa uniwersalność zastosowania.
• Przystosowana do żył powrotnych z drutów lub taśm miedzianych: umożliwia wykonanie ciągłości ekranu i odprowadzenie prądów zwarciowych, co podnosi bezpieczeństwo i niezawodność połączenia.
• Wykonanie bez złączek (ang. non-connector): daje swobodę doboru złączek kablowych w zależności od techniki łączenia (zaciskanie, skręcanie) i rodzaju żyły – idealne do indywidualnych rozwiązań instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane osprzętowi kablowym przeznaczonemu do pracy w sieciach średniego napięcia, zapewniając bezpieczeństwo i niezawodność eksploatacji.

Zastosowanie

Mufa termokurczliwa CHM 36 kV znajduje zastosowanie w instalacjach kablowych średniego napięcia, gdzie wymagane jest trwałe i szczelne łączenie odcinków kabli 1-żyłowych. Sprawdza się w następujących scenariuszach:

• Łączenie kabli energetycznych w rozdzielnicach SN, stacjach transformatorowych i polach liniowych.
• Przedłużanie kabli w ziemnych i napowietrznych liniach kablowych średniego napięcia.
• Reparacje i modernizacje istniejących ciągów kablowych – wymiana uszkodzonych odcinków przy zachowaniu parametrów izolacyjnych.
• Instalacje w przemysłowych sieciach zakładowych, elektrowniach i farmach wiatrowych, gdzie występują kable z izolacją z tworzyw sztucznych.

Wskazówki Montażowe

Montaż mufy termokurczliwej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do pracy przy urządzeniach elektroenergetycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie oraz uziemić kabel. Mufę montuje się na szynie TH35 (DIN) lub bezpośrednio na kablu – zaleca się postępować zgodnie z instrukcją producenta dotyczącą przygotowania końców kabla, doboru złączek oraz procesu termokurczenia (temperatura, czas, narzędzia). Przekrój przewodów i dobór złączek należy dostosować do prądu znamionowego obwodu. Po zakończeniu montażu sprawdzić szczelność i wytrzymałość elektryczną połączenia.

FAQ

• Jaki jest zakres przekrojów kabli obsługiwanych przez mufę CHM 194093? Mufa przeznaczona jest do kabli o przekroju żyły w zakresie 300–500 mm². Należy upewnić się, że średnica kabla (z izolacją) mieści się w zakresie podanym przez producenta w karcie katalogowej.
• Czy mufa nadaje się do kabli z ekranem grafitowym lub zdzieralnym? Tak, konstrukcja mufy jest przystosowana do różnych rodzajów ekranu na izolacji, w tym grafitowego, wytłaczanego oraz zdzieralnego, pod warunkiem prawidłowego przygotowania ekranu zgodnie z instrukcją montażu.
• Czy mufa jest dostarczana ze złączkami? Nie, mufa CHM jest wersją bez złączek (non-connector). Złączki należy dobrać oddzielnie, biorąc pod uwagę przekrój i materiał żyły oraz technikę łączenia (np. zaciskanie, skręcanie).
