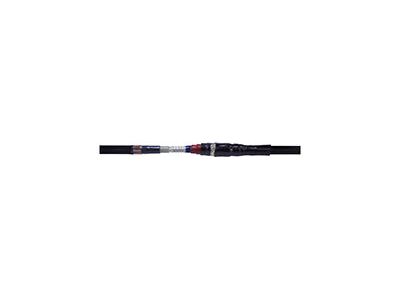

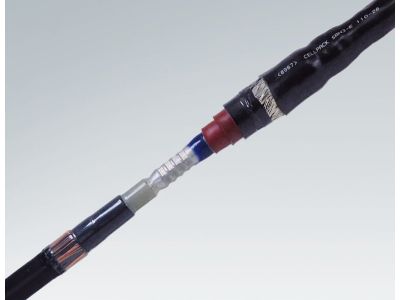

Mufa termokurczliwa przelotowa do kabli 1-żyłowych, typ CHM 36kV 150-300 mm2 do 36kV , bez złączek | 194092 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa typu CHM 36kV (symbol 194092) przeznaczona jest do łączenia kabli jednożyłowych o izolacji polimerowej. Przystosowana do pracy w sieciach średniego napięcia do 36 kV, obejmuje zakres przekrojów żył roboczych 150–300 mm², co pozwala na bezpieczne i trwałe łączenie odbiorników o dużym przekroju bez ryzyka przegrzania miejsca złącza. Produkt nie zawiera złączek – wymaga zastosowania złączy zaciskowych dobranych do przekroju i materiału kabla.

• Napięcie znamionowe do 36 kV: gwarantuje izolację w sieciach średniego napięcia, zgodną z wymaganiami dla linii kablowych SN.
• Zakres przekrojów 150–300 mm²: uniwersalne dopasowanie do szerokiej gamy kabli o dużej mocy przesyłowej, minimalizuje potrzebę stosowania wielu typów muf.
• Kompatybilność z izolacją polimerową (PVC, PE, XLPE, EPR): jedna mufa do różnych typów kabli, co upraszcza magazynowanie i wybór na budowie.
• Możliwość łączenia kabli o różnych przekrojach i materiałach przewodzących: elastyczność przy modernizacji lub naprawach linii o zróżnicowanej konstrukcji.
• Przystosowanie do różnych warstw półprzewodzących i ekranów (drut miedziany, taśma): niezawodne uziemienie i pole elektryczne nawet przy niesymetrycznych budowach kabli.

Zgodność z Normami

Mufa termokurczliwa CHM 36kV jest wyprodukowana zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczona do stosowania w sieciach średniego napięcia zgodnie z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Dokładne numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Mufa przelotowa CHM 36kV znajduje zastosowanie w sieciach rozdzielczych i przesyłowych SN, gdzie wymagane jest trwałe i szczelne połączenie odcinków kabli jednożyłowych.

• Łączenie odcinków linii kablowych podczas budowy lub remontu sieci średniego napięcia.
• Naprawa uszkodzonych kabli polimerowych w terenie – szybki montaż bez konieczności wymiany całego odcinka.
• Adaptacja linii przy zmianie konfiguracji lub zwiększeniu mocy – możliwość łączenia kabli o różnych przekrojach.
• W stacjach transformatorowych i złączach kablowych SN jako element złączny pomiędzy rozdzielnicami a innymi urządzeniami.

Wskazówki Montażowe

Montaż mufy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do pracy przy urządzeniach do 36 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij kabel. Przygotuj końce kabli zgodnie z instrukcją producenta: usuń izolację, oczyść żyłę i nałóż odpowiednią złączkę zaciskową (nie wchodzi w skład zestawu). Po zaciśnięciu złączki nałóż elementy termokurczliwe i nagrzewaj równomiernie opalarką, aż do całkowitego skurczenia. Przekrój przewodu i moment dokręcania złączki należy dobrać do wartości podanych w dokumentacji technicznej złączki.

FAQ

• Czy mufa zawiera złączki? Nie, produkt jest dostarczany bez złączek. Należy dobrać oddzielnie złącza zaciskowe odpowiednie do przekroju i materiału kabla (miedziane lub aluminiowe).
• Do jakich kabli nadaje się mufa CHM 36kV? Do kabli jednożyłowych o izolacji polimerowej: PVC, PE, XLPE, EPR, z dowolną warstwą półprzewodzącą (grafit, powłoka zdejmowana) oraz ekranem z drutu miedzianego lub taśmy. Łączy również kable o różnych przekrojach w zakresie 150–300 mm².
• Jaki jest stopień ochrony mufy po zamontowaniu? Producent nie podaje konkretnego stopnia IP w danych katalogowych – mufa termokurczliwa po prawidłowym skurczeniu tworzy szczelną osłonę izolacyjną, odporną na wilgoć i warunki atmosferyczne typowe dla sieci kablowych SN. Szczegółowe paramery szczelności należy odczytać z instrukcji montażu.
