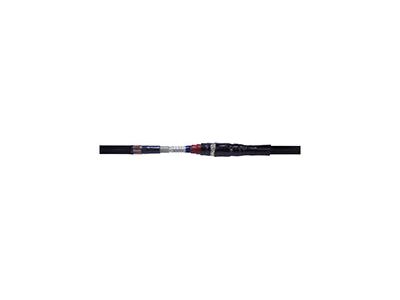

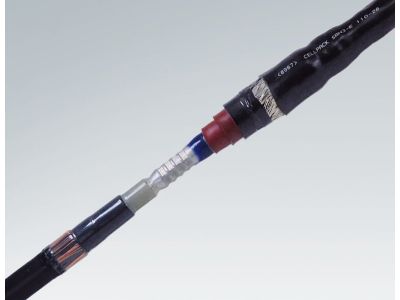

Mufa termokurczliwa przelotowa do kabli 1-żyłowych, typ CHM 24kV 50-150 mm2 do 36kV , bez złączek | 265445 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa typu CHM (symbol 265445) przeznaczona do łączenia kabli 1-żyłowych w instalacjach wymagających odporności ogniowej. Napięcie znamionowe 24 kV (dopuszczalne do 36 kV), zakres przekrojów 50–150 mm². Konstrukcja bez złączek pozwala na zastosowanie własnych złączek odpowiednich do danego przekroju i typu kabla.

• Napięcie 24 kV (do 36 kV): sprawdza się w sieciach średniego napięcia, zapewniając bezpieczną izolację połączenia nawet przy podwyższonym napięciu roboczym.
• Zakres przekrojów 50–150 mm²: elastyczność zastosowania – jedna mufa obsługuje kilka typowych przekrojów przewodów, co upraszcza dobór asortymentu.
• Konstrukcja bez złączek: umożliwia użycie dedykowanych złączek kablowych, dostosowanych do konkretnego przekroju i rodzaju żyły.
• Przeznaczona do kabli ognioodpornych: zachowuje integralność izolacji w warunkach pożaru, podtrzymując ciągłość obwodu w newralgicznych systemach.
• Materiał termokurczliwy: po skurczeniu tworzy szczelną, mechaniczną i elektryczną osłonę połączenia, odporną na wilgoć i wpływy środowiskowe.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla muf termokurczliwych średniego napięcia stosowanych w instalacjach o podwyższonej odporności ogniowej. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw unijnych.

Zastosowanie

Mufa CHM 24 kV przeznaczona jest do łączenia kabli 1-żyłowych w obwodach, gdzie wymagana jest ciągłość działania w przypadku pożaru. Doskonale sprawdza się w obiektach o zaostrzonych wymogach bezpieczeństwa przeciwpożarowego.

• Elektrownie i elektrociepłownie – łączenie kabli zasilających i sterowniczych w strefach zagrożonych pożarem.
• Zakłady chemiczne i petrochemiczne – instalacje wymagające zachowania funkcjonalności w wysokich temperaturach.
• Budynki użyteczności publicznej, lotniska, tunele – systemy przeciwpożarowe, oświetlenie awaryjne, drogi ewakuacyjne.
• Instalacje przybrzeżne i off-shore – środowisko o podwyższonej wilgotności i agresywnym oddziaływaniu atmosferycznym.

Wskazówki Montażowe

Montaż mufy termokurczliwej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Kabel należy oczyścić z izolacji i tlenków, a następnie nałożyć mufę na przygotowane połączenie z użyciem odpowiedniej złączki. Do skurczenia stosuj opalarkę z regulacją temperatury, postępując zgodnie z instrukcją producenta. Przekrój przewodu i moment dokręcania złączki dobierz do parametrów kabla i zastosowanych złączy.

FAQ

• Jakie napięcie znamionowe ma mufa CHM 265445? Napięcie znamionowe wynosi 24 kV, a maksymalne dopuszczalne napięcie robocze to 36 kV.
• Czy mufa jest kompletna, czy wymaga dokupienia złączek? Mufa dostarczana jest bez złączek – należy dobrać złączki kablowe odpowiednie do przekroju i rodzaju żyły (np. złączki skręcane lub zaciskane).
• Do jakich kabli mogę stosować tę mufę? Przeznaczona jest do kabli 1-żyłowych o przekroju od 50 do 150 mm², w tym do kabli ognioodpornych zgodnych z normą PN-HD 603 (np. YKY, NHXH).
