Mufa termokurczliwa przelotowa do kabli 1-żyłowych, typ CHM 24kV 150-300 mm2 do 36kV , bez złączek | 194087 Cellpack

Opis i Kluczowe Cechy

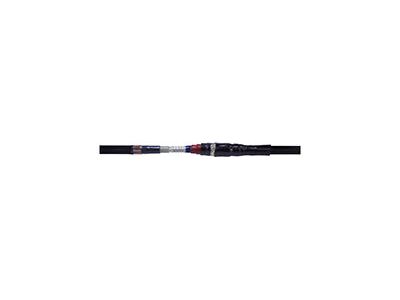

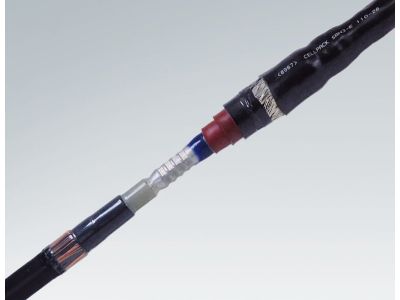

Mufa termokurczliwa przelotowa typu CHM (symbol 194087) przeznaczona do łączenia kabli 1-żyłowych o izolacji polimerowej w sieciach średniego napięcia. Przystosowana do napięcia 24 kV z możliwością pracy do 36 kV, obejmuje zakres przekrojów 150–300 mm². Konstrukcja hybrydowa pozwala na łączenie kabli o różnych materiałach przewodzących, typach izolacji (PVC, PE, XLPE, EPR) oraz rodzajach warstwy półprzewodzącej i ekranu. Mufa dostarczana jest bez złączek, co umożliwia zastosowanie odpowiednich złączek zaciskowych dobranych do konkretnego połączenia.

• Napięcie znamionowe 24 kV (do 36 kV): przeznaczona do sieci średniego napięcia, zapewnia bezpieczną izolację elektryczną w wymagających instalacjach SN.
• Zakres przekrojów 150–300 mm²: kompatybilność z szeroką gamą kabli energetycznych, co ułatwia dobór do istniejących obwodów.
• Konstrukcja hybrydowa: umożliwia łączenie kabli o różnych typach izolacji (PVC, PE, XLPE, EPR) oraz różnych warstwach półprzewodzących i ekranach (grafit, drut miedziany, taśma) – elastyczność w trudnych warunkach.
• Wykonanie termokurczliwe: szybki i niezawodny montaż za pomocą opalarki, bez użycia specjalistycznych narzędzi wysokotemperaturowych.
• Bez złączki: możliwość zastosowania własnych złączek zaciskowych dopasowanych do przekroju i materiału żyły (Cu/Al) – pełna kontrola nad połączeniem.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dotyczących osprzętu kablowego średniego napięcia. Posiada certyfikat CE. Wszelkie parametry techniczne oparto na danych katalogowych producenta.

Zastosowanie

Mufa przelotowa CHM 24kV służy do łączenia odcinków kabli 1-żyłowych w sieciach średniego napięcia. Sprawdza się zarówno w instalacjach ziemnych, jak i napowietrznych, a także w systemach przemysłowych stacji transformatorowych.

• Łączenie odcinków kabli energetycznych w liniach średniego napięcia (napowietrznych i ziemnych).
• Naprawa uszkodzonych fragmentów kabli SN bez konieczności wymiany całego odcinka.
• Przedłużanie kabli w instalacjach przemysłowych, rozdzielnicach i stacjach transformatorowych.
• Łączenie kabli o różnych przekrojach lub materiałach przewodzących (miedź/aluminium) przy zachowaniu pełnej izolacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i uziemić kabel. Końce kabli oczyścić, usunąć warstwy izolacji i półprzewodzące zgodnie z instrukcją producenta. Na przygotowane żyły nałożyć odpowiednie złączki zaciskowe (niewchodzące w skład zestawu), a następnie nasunąć mufę termokurczliwą. Skurczyć mufę przy użyciu opalarki, dbając o równomierne nagrzewanie i unikanie przegrzania. Przekrój przewodów oraz parametry złączek dobrać do prądu roboczego i materiału żyły. Szczegółowe instrukcje znajdują się w dokumentacji technicznej dołączonej do produktu.

FAQ

• Czy mufa nadaje się do kabli aluminiowych? Tak, hybrydowa konstrukcja umożliwia łączenie kabli o różnych materiałach przewodzących, w tym aluminium i miedzi. Należy stosować złączki zaciskowe przeznaczone do aluminium (np. z pastą ochronną).
• Jakie jest maksymalne napięcie robocze mufy? Mufa jest przeznaczona do pracy przy napięciu 24 kV, ale według danych katalogowych może być stosowana do 36 kV. W każdym przypadku należy uwzględnić parametry izolacji kabla oraz napięcie probiercze całej linii.
• Czy mufa zawiera złączki zaciskowe? Nie, mufa dostarczana jest bez złączek. Należy dobrać i zamontować oddzielne złączki zaciskowe odpowiednie do przekroju (150–300 mm²) i materiału żyły (Cu/Al) zgodnie z zaleceniami producenta kabla.
