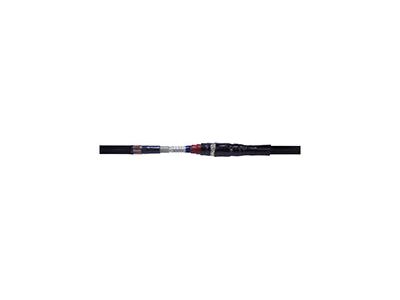

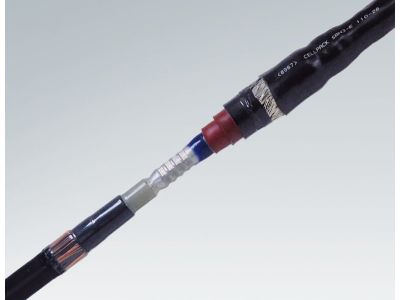

Mufa termokurczliwa przelotowa do kabli 1-żyłowych, typ CHM 12kV 95-240 mm2 do 36kV , bez złączek | 194074 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa typu CHM (symbol 194074) przeznaczona do łączenia kabli 1-żyłowych o izolacji z tworzyw sztucznych, np. X(R)(U)H(A)KXS, YH(A)KXS. Zaprojektowana dla zakresu przekrojów żyły roboczej 95–240 mm² oraz napięcia znamionowego 12 kV (maksymalne napięcie robocze do 36 kV). Dzięki zastosowaniu wysokiej jakości materiałów termokurczliwych zapewnia szczelne i trwałe połączenie, odporne na wpływy środowiskowe.

• Zakres napięcia do 36 kV: Możliwość stosowania w sieciach średniego napięcia, gdzie wymagana jest wysoka wytrzymałość dielektryczna – bezpieczna eksploatacja w wymagających instalacjach energetycznych.
• Przekrój kabla 95–240 mm²: Uniwersalność zastosowania – jedna mufa obsługuje szeroki zakres przekrojów, co redukuje potrzebę magazynowania wielu wariantów.
• Kompatybilność z różnymi typami ekranu: Mufa przystosowana do kabli grafityzowanych, wytłaczanych i zdzieralnych, a także do żył powrotnych z drutów lub taśm miedzianych – elastyczność w doborze do istniejącej infrastruktury.
• Materiał termokurczliwy: Po skurczeniu tworzy jednolitą, szczelną powłokę izolacyjną, odporną na wilgoć i naprężenia mechaniczne – długotrwała niezawodność połączeń.
• Wykonanie przelotowe (bez złączek): Montaż bez konieczności stosowania dodatkowych łączników – uproszczenie procesu i ograniczenie liczby elementów w zestawie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu kablowego średniego napięcia, posiada certyfikat CE. Wykonany zgodnie z ogólnymi standardami DIN oraz zaleceniami międzynarodowych norm dla muf termokurczliwych.

Zastosowanie

Mufa CHM 194074 przeznaczona jest do łączenia odcinków kabli 1-żyłowych w sieciach średniego napięcia, w instalacjach wymagających niezawodnej izolacji i ochrony przed wilgocią.

• Łączenie kabli w liniach napowietrznych i podziemnych sieci SN (do 36 kV).
• Remonty i modernizacje odcinków kabli, gdzie konieczne jest zachowanie ciągłości ekranu i izolacji.
• Instalacje przemysłowe i energetyczne – m.in. w stacjach transformatorowych, rozdzielnicach SN.
• Przyłączanie odbiorów przemysłowych wymagających średniego napięcia.

Wskazówki Montażowe

Montaż mufy termokurczliwej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia do prac przy urządzeniach elektroenergetycznych (grupa SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie kabla (usunięcie izolacji, obróbka ekranu) należy wykonać zgodnie z instrukcją producenta. Skurcz termiczny wymaga równomiernego nagrzewania opalarką lub palnikiem, bez przekraczania dopuszczalnej temperatury. Należy stosować osobne środki ochrony osobistej (rękawice, okulary).

FAQ

• Czy mufa wymaga dodatkowych złączek? Mufa CHM jest przelotowa – nie wymaga stosowania osobnych złączek. Łączy bezpośrednio żyły robocze oraz ekrany kabli.
• Jaki jest maksymalny przekrój żyły? Produkt przeznaczony dla przekrojów od 95 do 240 mm². Nie należy stosować poza tym zakresem.
• Czy mufa nadaje się do kabli z żyłą powrotną z drutów? Tak, konstrukcja mufy pozwala na łączenie kabli z żyłą powrotną wykonaną zarówno z drutów, jak i taśm miedzianych.
