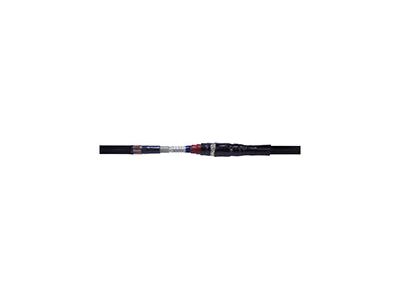

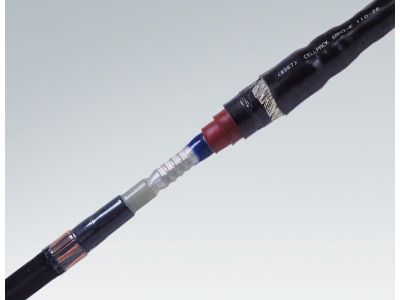

Mufa termokurczliwa przelotowa do kabli 1-żyłowych, typ CHM 12kV 500-800 mm2 do 36kV , bez złączek | 194077 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa typu CHM (symbol 194077) przeznaczona jest do łączenia kabli 1-żyłowych o izolacji z tworzyw sztucznych, takich jak X(R)(U)H(A)KXS, YH(A)KXS. Zaprojektowana dla napięcia do 36 kV i przekroju żyły 500–800 mm², zapewnia niezawodne i szczelne połączenie w sieciach średniego napięcia. Wykonanie termokurczliwe gwarantuje trwałą izolację i ochronę przed wilgocią.

• Napięcie znamionowe do 36 kV: bezpieczna praca w sieciach średniego napięcia z zachowaniem wymaganego poziomu izolacji.
• Zakres przekrojów 500–800 mm²: uniwersalność w łączeniu kabli o dużej średnicy – jeden typ mufy pokrywa szeroki zakres przewodów.
• Przeznaczona do kabli 1-żyłowych z izolacją z tworzyw sztucznych: idealne dopasowanie do popularnych kabli energetycznych (XRUHAKXS, YHAKXS).
• Kompatybilna z różnymi rodzajami ekranu (grafityzowanym, wytłaczanym, zdzieralnym): elastyczność zastosowania bez konieczności doboru oddzielnych muf dla różnych typów ekranów.
• Możliwość stosowania z żyłą powrotną z drutów lub taśm miedzianych: pełna zgodność z konstrukcją kabli posiadających żyłę powrotną.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zastosowane materiały termokurczliwe zapewniają stabilność parametrów elektrycznych i mechanicznych w przewidzianym zakresie napięć i temperatur.

Zastosowanie

Mufa termokurczliwa CHM znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i szczelne łączenie kabli 1-żyłowych w instalacjach średniego napięcia. Szczególnie polecana do:

• Łączenia odcinków kabli w liniach kablowych SN (do 36 kV) – zapewnia ciągłość i izolację połączenia.
• Montażu w stacjach transformatorowych i rozdzielnicach średniego napięcia – odporna na naprężenia mechaniczne i termiczne.
• Remontów i modernizacji istniejących sieci kablowych – umożliwia szybkie i niezawodne połączenie bez konieczności wymiany całego odcinka.
• Instalacji w przemyśle, gdzie występują kable o przekrojach 500–800 mm² z żyłą powrotną – idealna do zasilania dużych odbiorników.

Wskazówki Montażowe

Montaż mufy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV i powyżej). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że kabel jest odizolowany od sieci. Powierzchnię kabla oczyścić i przygotować zgodnie z instrukcją producenta. Kurczenie wykonać przy użyciu palnika lub opalarki technicznej, zachowując równomierne nagrzewanie i zalecaną temperaturę. Przekrój przewodów oraz parametry narzędzi dobrać do konkretnego typu kabla i wymogów instalacji. Po zakończeniu montażu sprawdzić szczelność i stan izolacji.

FAQ

• Jaki zakres przekrojów kabli obsługuje mufa CHM 194077? Mufa jest przeznaczona do kabli o przekroju żyły od 500 do 800 mm².
• Czy mufa nadaje się do kabli z ekranem grafityzowanym? Tak, produkt jest kompatybilny z ekranami grafityzowanymi, wytłaczanymi oraz zdzieralnymi – zgodnie z danymi producenta.
• Czy mufa zawiera złączki? Nie, mufa dostarczana jest bez złączek. Należy je dobrać osobno, odpowiednio do przekroju i typu łączonych żył.
